Tutoriel de planification de site : étape par étape

Table des matières

• Comment accéder à l’outil de planification
  • Depuis un site
  • Depuis la vue Site (page d’aperçu)
• 1. Comprendre l’accueil de l’outil de planification
  • 1.1 Créer un nouveau plan
  • 1.2 Importer un plan local (.dryad)
  • 1.3 Accéder à vos plans
  • 1.4 Gérer les plans (Renommer, Dupliquer, Supprimer)
  • 1.5 Voir les déploiements
• 2. Accéder à l’outil de planification
• 3. Créer un nouveau plan
  • 3.1 Trouver l’emplacement du site
  • 3.2 Dessiner trois (3) chemins
    • Dessiner un sentier de randonnée
    • Dessiner une ligne électrique
    • Dessiner une route
  • 3.3 Dessiner les zones de couverture
    • Comment dessiner une nouvelle zone de couverture
    • Ajouter une zone inaccessible
  • 3.4 Ajouter des zones de connectivité
    • Ajouter des Border Gateways
    • Ajouter des Mesh Gateways
• 4. Ajouter des commentaires
• 5. Sauvegarder votre plan
• 6. Créer un déploiement
• 7. Exporter le résumé de planification

Ce tutoriel vous guide à travers tout le processus, de l’accès à l’outil de planification, la création de propositions, la modification des zones de couverture, la préparation des déploiements, jusqu’à la gestion du déploiement.

Comment accéder à l’outil de planification

Accéder à l’outil de planification est simple :

Depuis un site :

1. Connectez-vous à la Site Management App.

2. Sélectionnez le site sur lequel vous souhaitez travailler.

3. Dans le menu de gauche, cliquez sur Outil de planification

4. Vous arriverez d’abord sur la page d’accueil de l’outil de planification, où vous pouvez ouvrir ou créer un plan.

5. L’outil de planification se chargera et affichera votre site sur la carte.

6. À partir de là, vous pouvez accéder à l’accueil de l’outil de planification et commencer à préparer votre plan de déploiement.

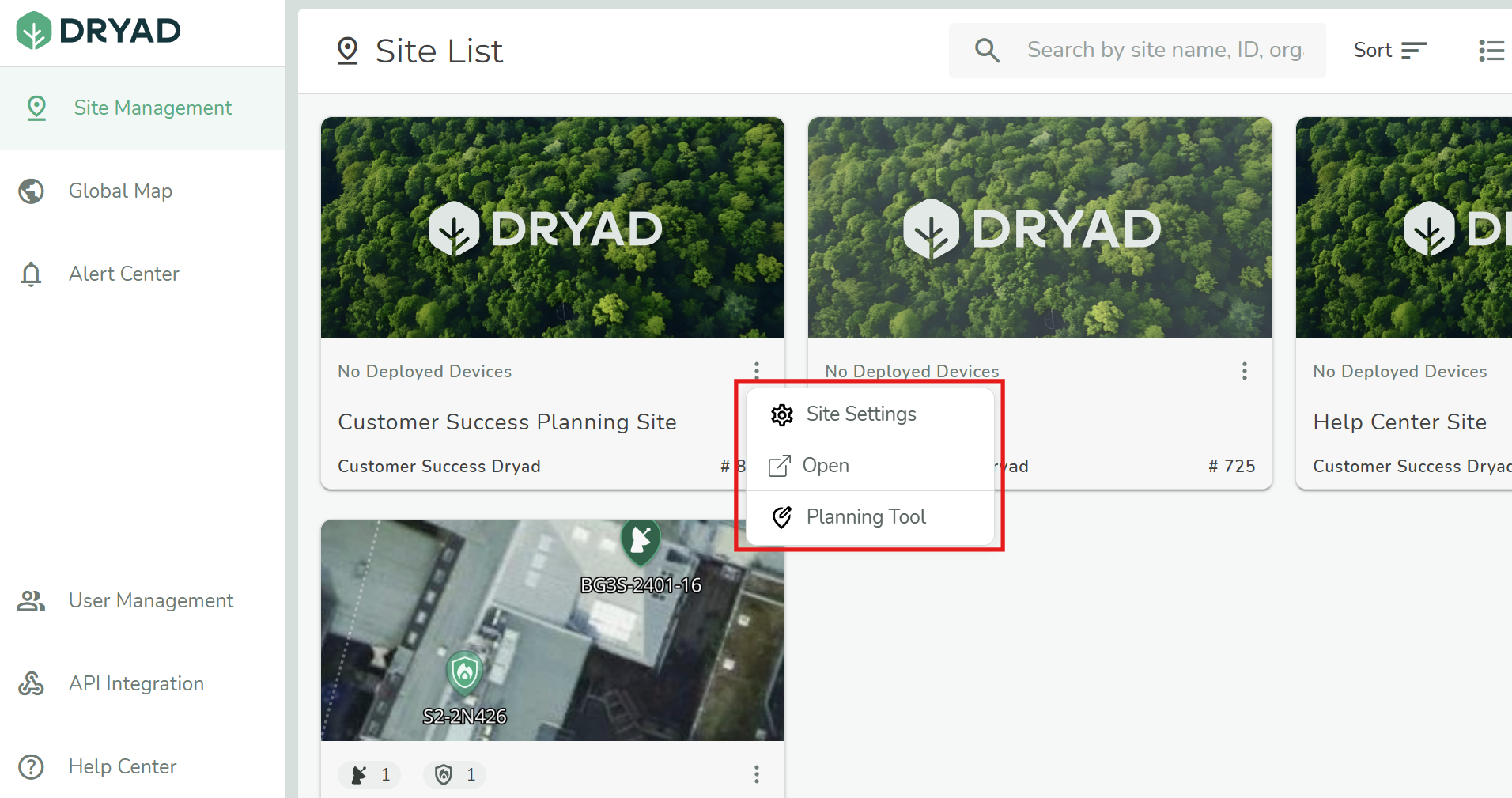

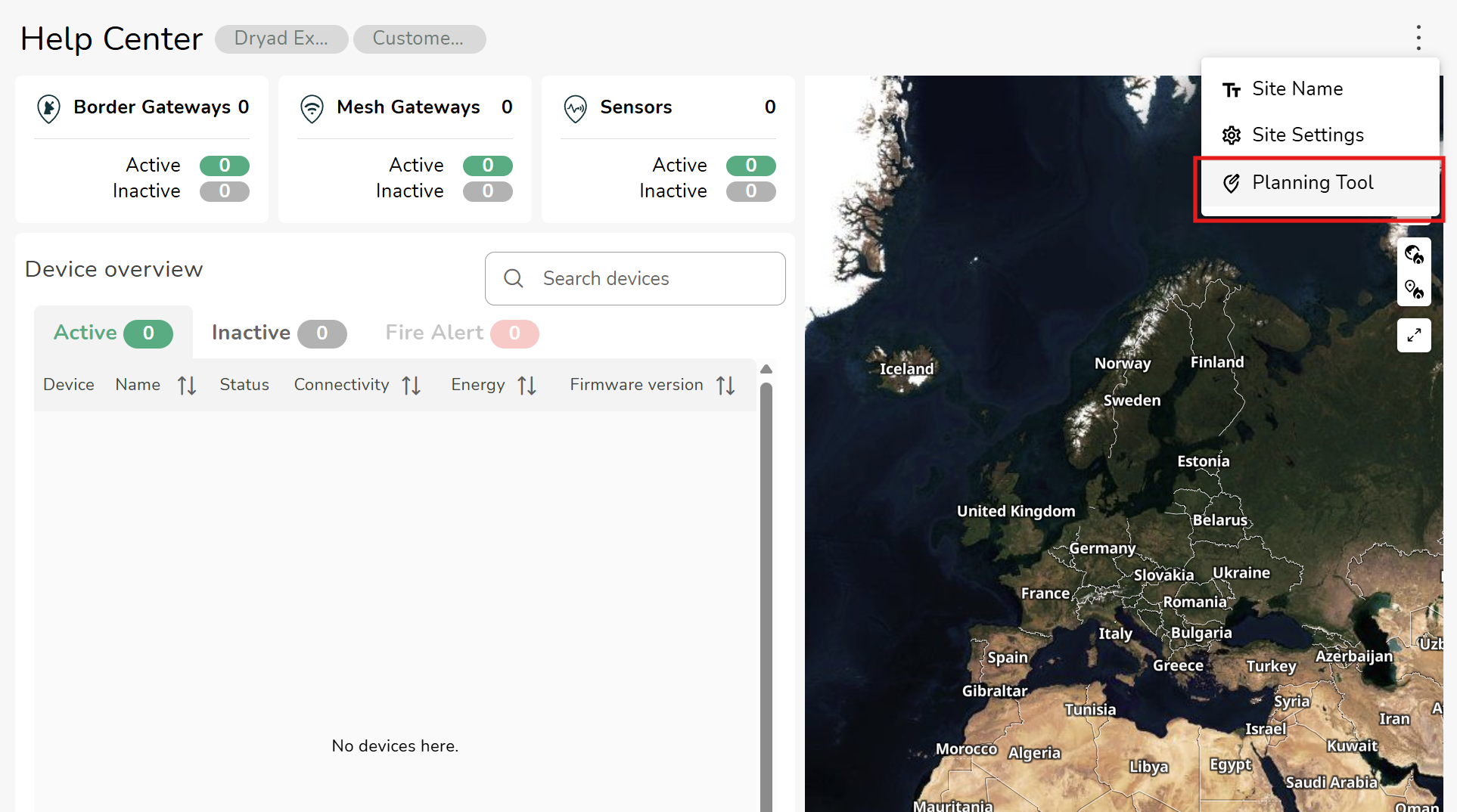

2. Depuis la vue Site (page d’aperçu) :

1. Connectez-vous à la Site Management App Silvanet.

2. Dans la section Gestion des sites, où vous voyez tous vos sites et leurs cartes, cliquez sur le menu à trois points à côté du site souhaité.

3. Sélectionnez Outil de planification pour ouvrir directement l’interface de planification.

Lorsque vous ouvrez la section Outil de planification d’un site, vous arrivez d’abord sur la page d’accueil de l’outil de planification. Cette page vous permet de créer, gérer et comparer plusieurs propositions de planification avant d’entrer dans l’outil de planification.

1. Comprendre l’accueil de l’outil de planification

L’accueil de l’outil de planification affiche toutes les propositions de planification créées pour le site.
Il permet aux équipes de collaborer et d’explorer différentes options de conception sans interférer avec le travail des autres.

Ici, vous pouvez :

1. Créer un nouveau plan

Créez plusieurs nouveaux plans pour chaque site. Vous pouvez comparer différentes alternatives selon les budgets ou scénarios.

2. Importer un plan local (.dryad)

Si vous avez déjà exporté un plan ou reçu un fichier de plan, vous pouvez le réimporter. Téléchargez un fichier de plan local .dryad enregistré en utilisant Importer un plan local.

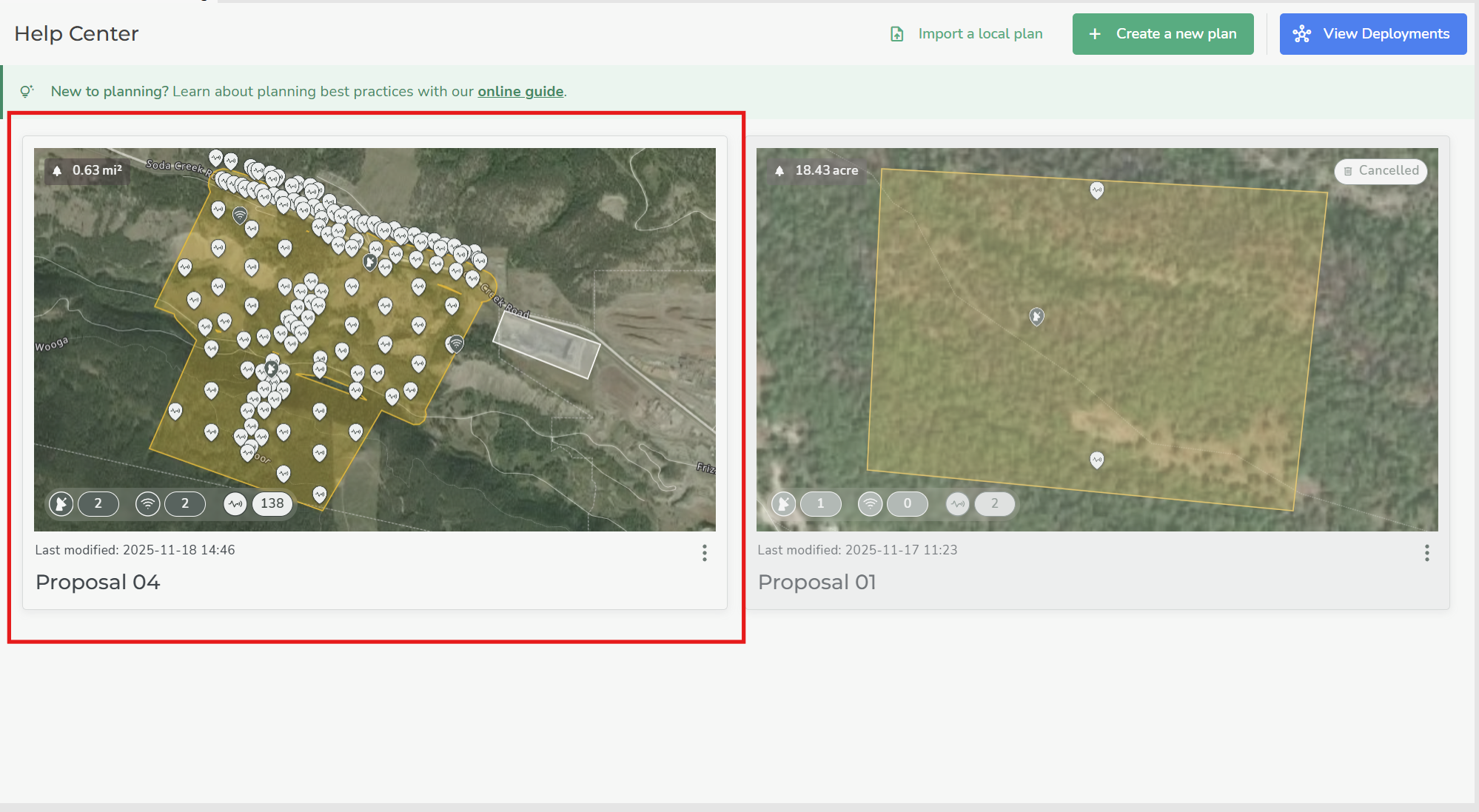

3. Accéder à vos plans

Chaque plan apparaît sous forme de carte affichant :

• Un aperçu de la carte

• Statistiques clés (zones, nombre d’appareils, couverture LoRa, etc.)

• La date de dernière modification

• Nom du plan

Cliquez sur la carte du plan pour l’ouvrir dans l’outil de planification.

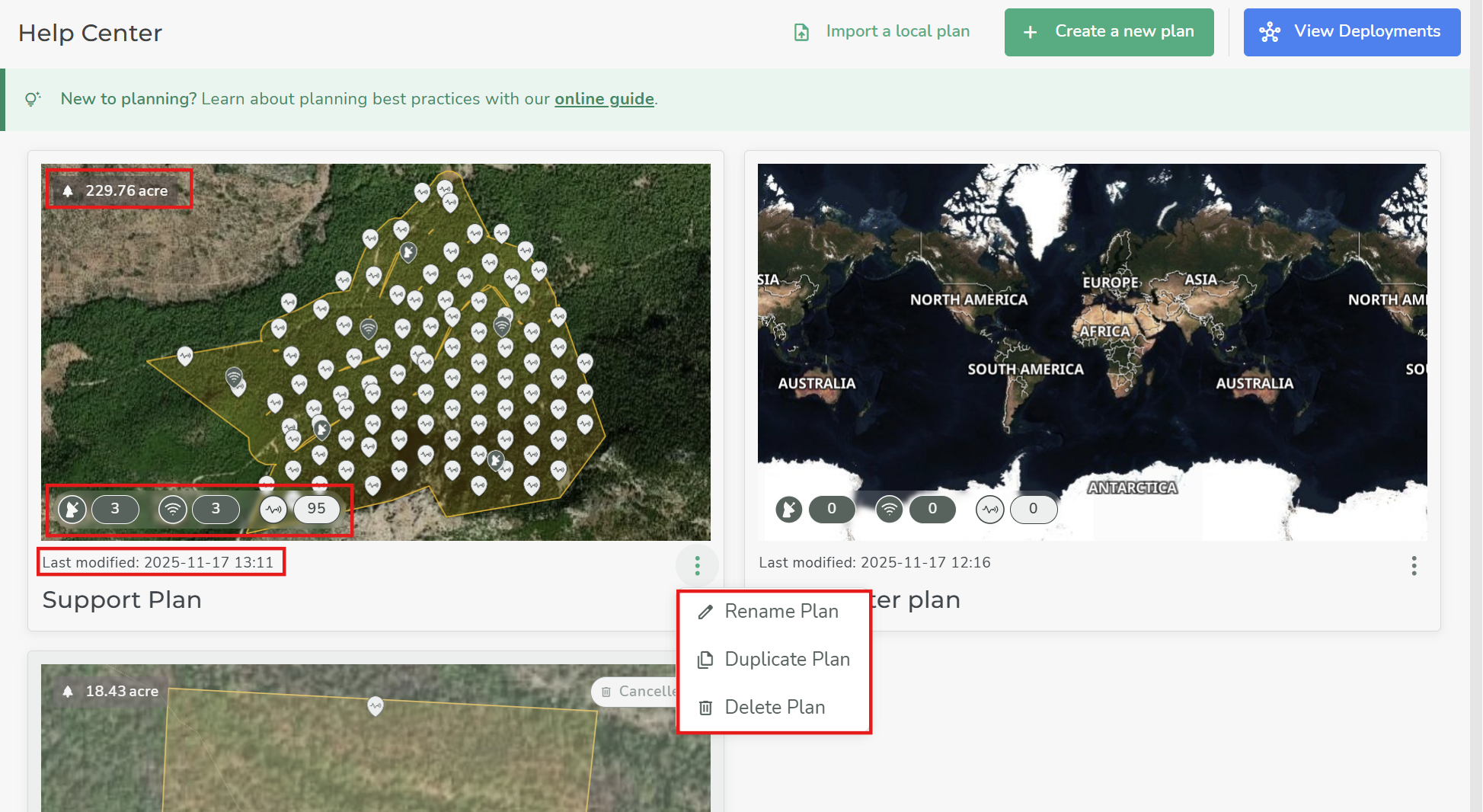

4. Gérer les plans (Renommer, Dupliquer, Supprimer)

Chaque plan dispose d’un menu à trois points avec :

• Renommer le plan

• Dupliquer le plan

  • Utile pour créer des variantes selon le budget ou tester différentes configurations

• Supprimer le plan

  • Supprime définitivement la proposition

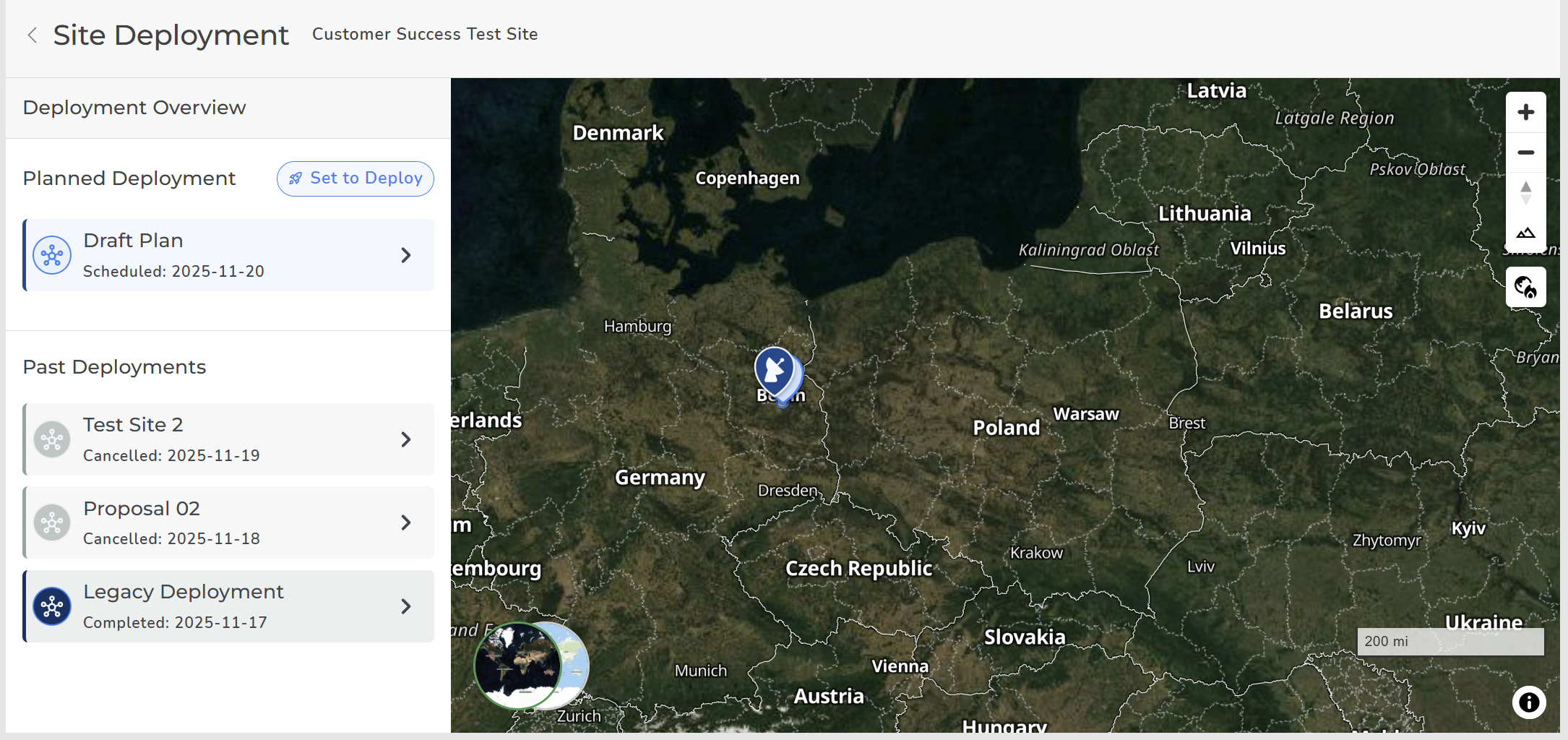

5. Voir les déploiements

En plus de la gestion des plans, l’accueil de l’outil de planification donne aussi accès à l’historique des déploiements du site.

En cliquant sur Voir les déploiements en haut à droite, vous pouvez voir la liste complète des :

Déploiements planifiés :

• Prêts à déployer : Plans prévus ou en cours de déploiement.

Anciens déploiements :

• Anciens déploiements (Déploiement hérité)

• Plans annulés

Cette page vous aide à comprendre le cycle de vie des déploiements du site, à revoir ce qui a déjà été installé et à vérifier quels plans ont été déployés ou annulés.

2. Accéder à l’outil de planification

1. Vous pouvez soit sélectionner un plan brouillon existant dans l’accueil de l’outil de planification, soit créer un nouveau plan.

2. Sélectionnez et entrez dans l’outil de planification.

3. Créer un nouveau plan

Cliquez sur Créer un nouveau plan pour accéder à l’espace de travail de planification.

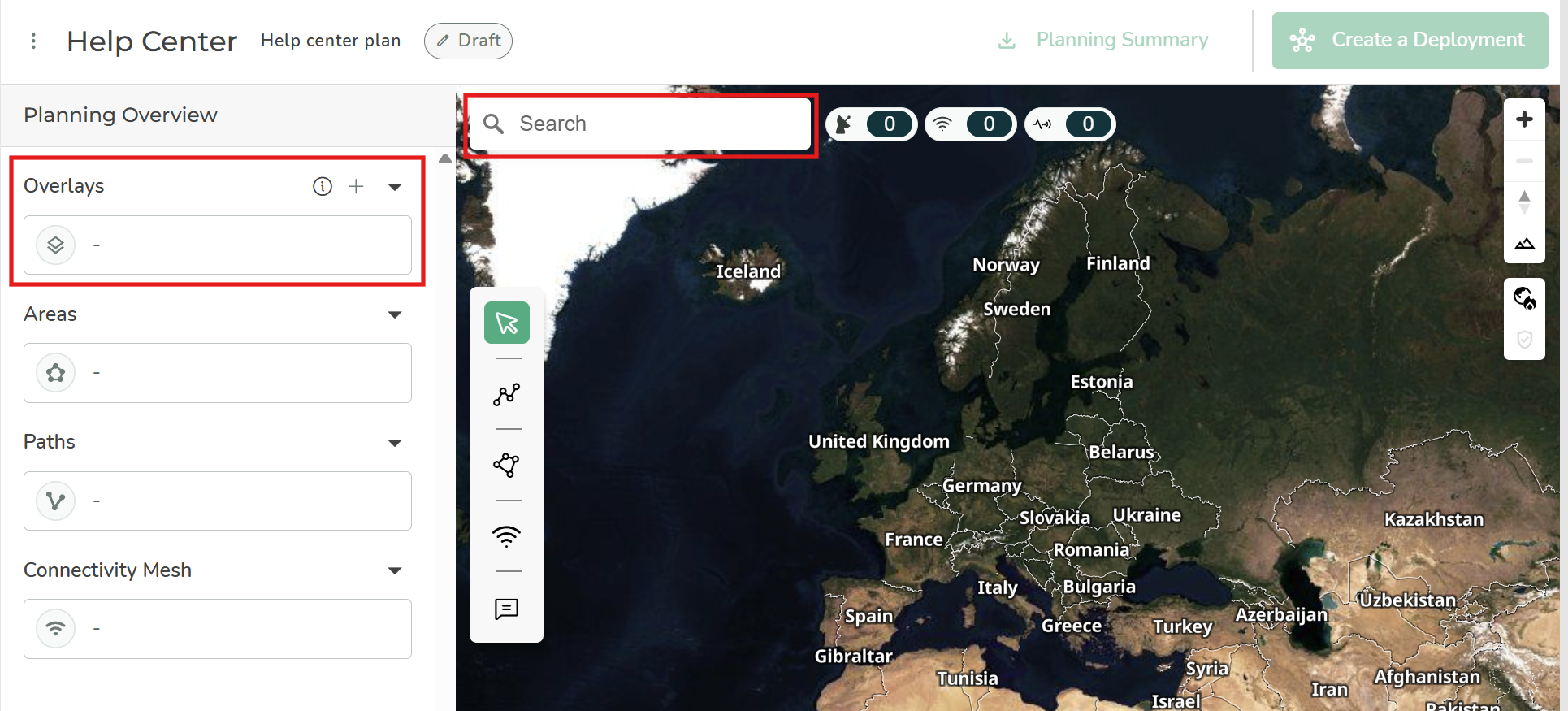

3.1 Trouver l’emplacement du site

Dans l’outil de planification, trouvez un emplacement adapté pour le site. Vous pouvez choisir n’importe quel emplacement à titre d’exemple.

Dans ce tutoriel, nous réalisons un plan pour déployer Silvanet dans une zone du nord de la Colombie-Britannique, au Canada. Elle comprend une vallée profonde, des forêts denses, une zone habitée, des lignes électriques, des routes et des chemins forestiers.

3.2 Chemins

Ils peuvent être définis comme sentiers de randonnée, lignes électriques, routes ou voies ferrées.

1. Créer un chemin.

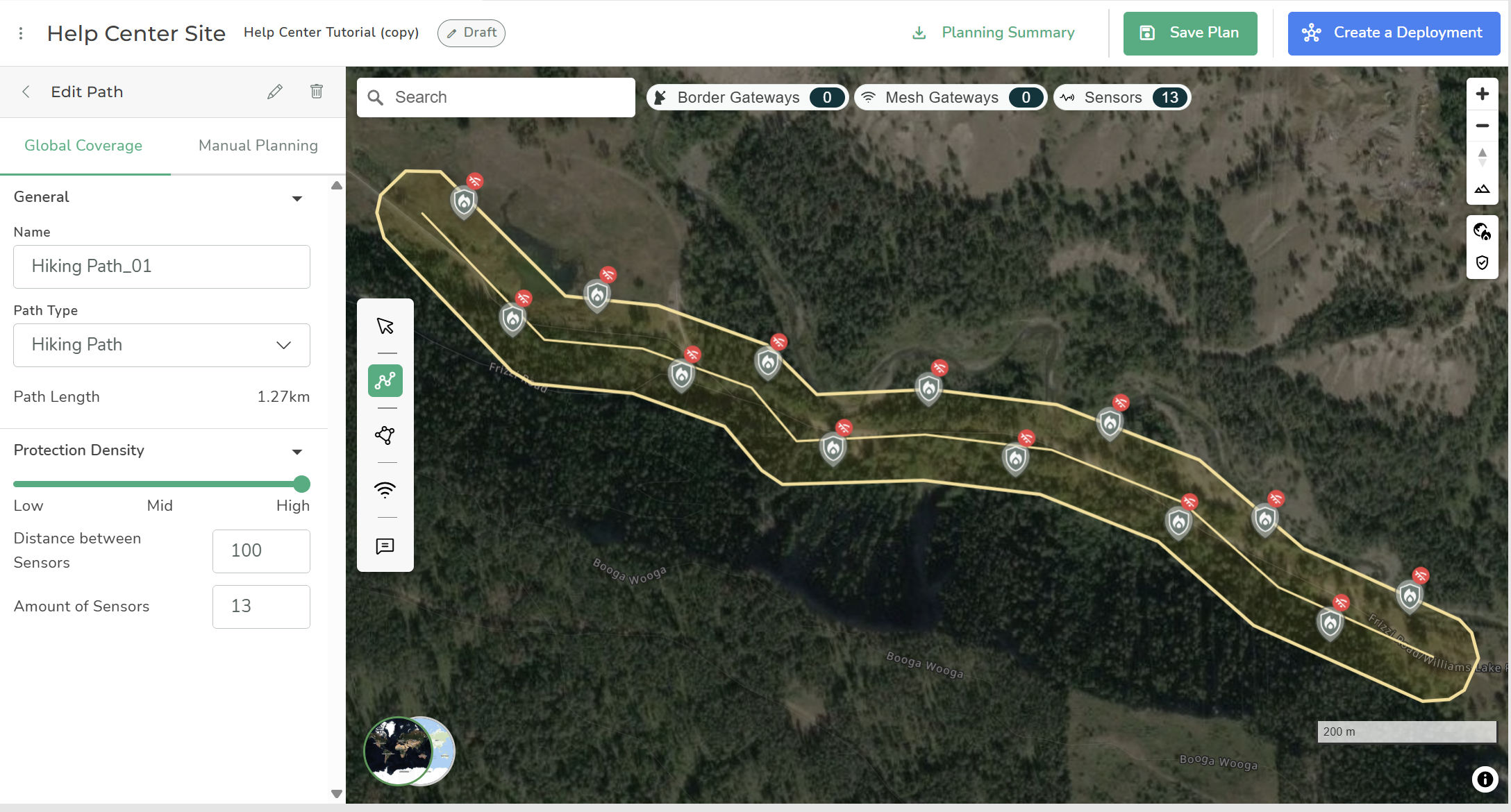

Sélectionnez l’outil Tracer un chemin . Choisissez un point de départ et faites glisser le chemin le long de l’itinéraire. Terminez le tracé en double-cliquant sur la carte.

L’outil de planification a déterminé où placer les Wildfire Sensors sur le chemin.

2. Décrire le chemin :

Dans le panneau Paramètres du chemin affiché à gauche, saisissez les informations suivantes :

• Nom : Saisissez un nom descriptif.
• Type de chemin : Sélectionnez Chemin de randonnée.
• Niveau de protection : Sélectionnez Moyen.

Le curseur permet de définir la densité des Wildfire Sensors (Faible, Moyen, Élevé).

La distance entre les capteurs influence le nombre déployé. Plus le niveau de protection est élevé, plus la distance entre les capteurs est courte.

3. (Optionnel) Ajouter des Wildfire Sensors au chemin :

Sélectionnez Planification manuelle, puis cliquez sur Ajouter un capteur. Essayez de placer une icône de capteur supplémentaire quelque part sur le chemin. Remarquez que le nombre de capteurs augmente de 1.

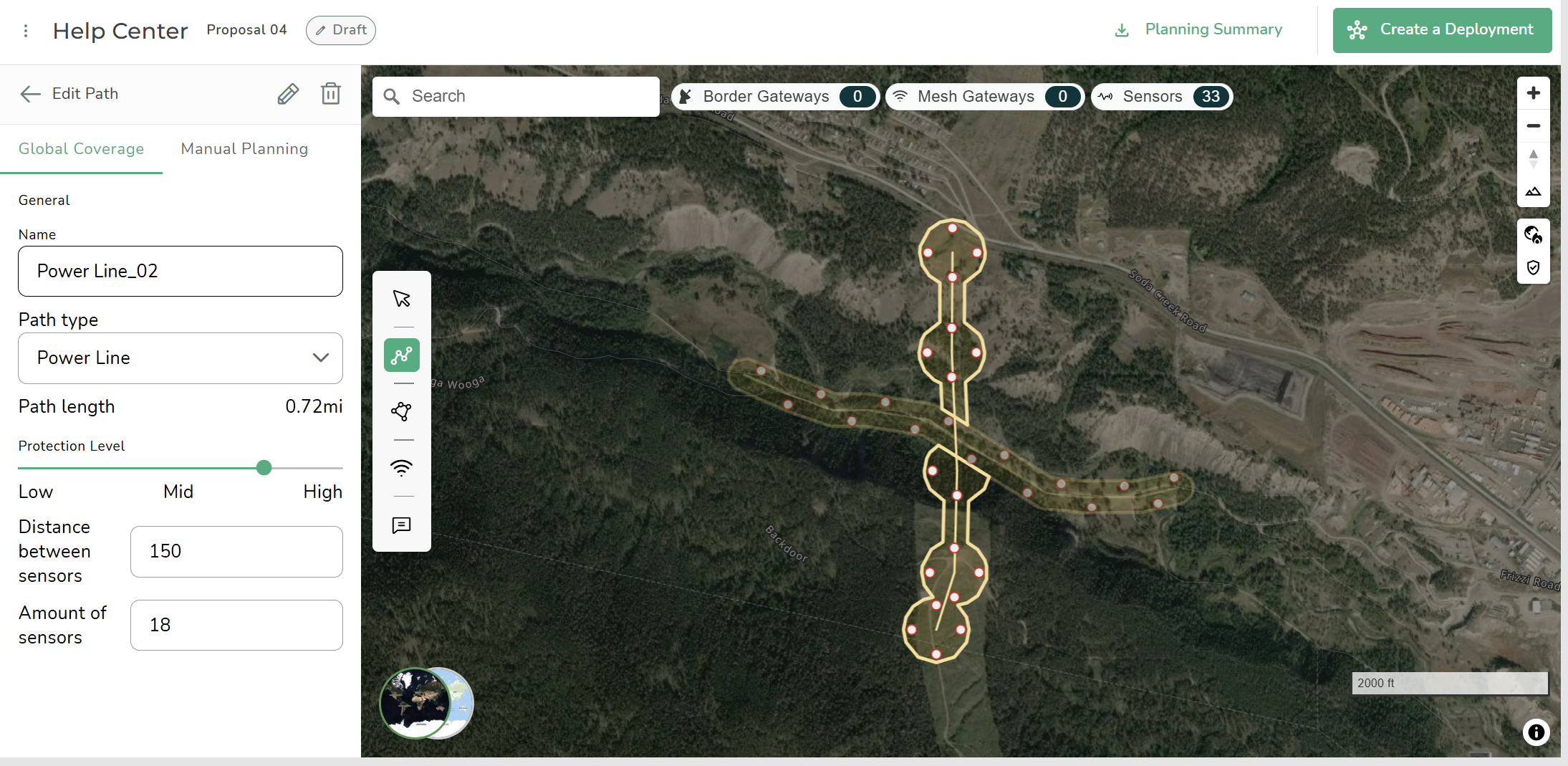

Chemin de ligne électrique

Procédez de la même manière que précédemment, mais changez maintenant le type de chemin en Ligne électrique.

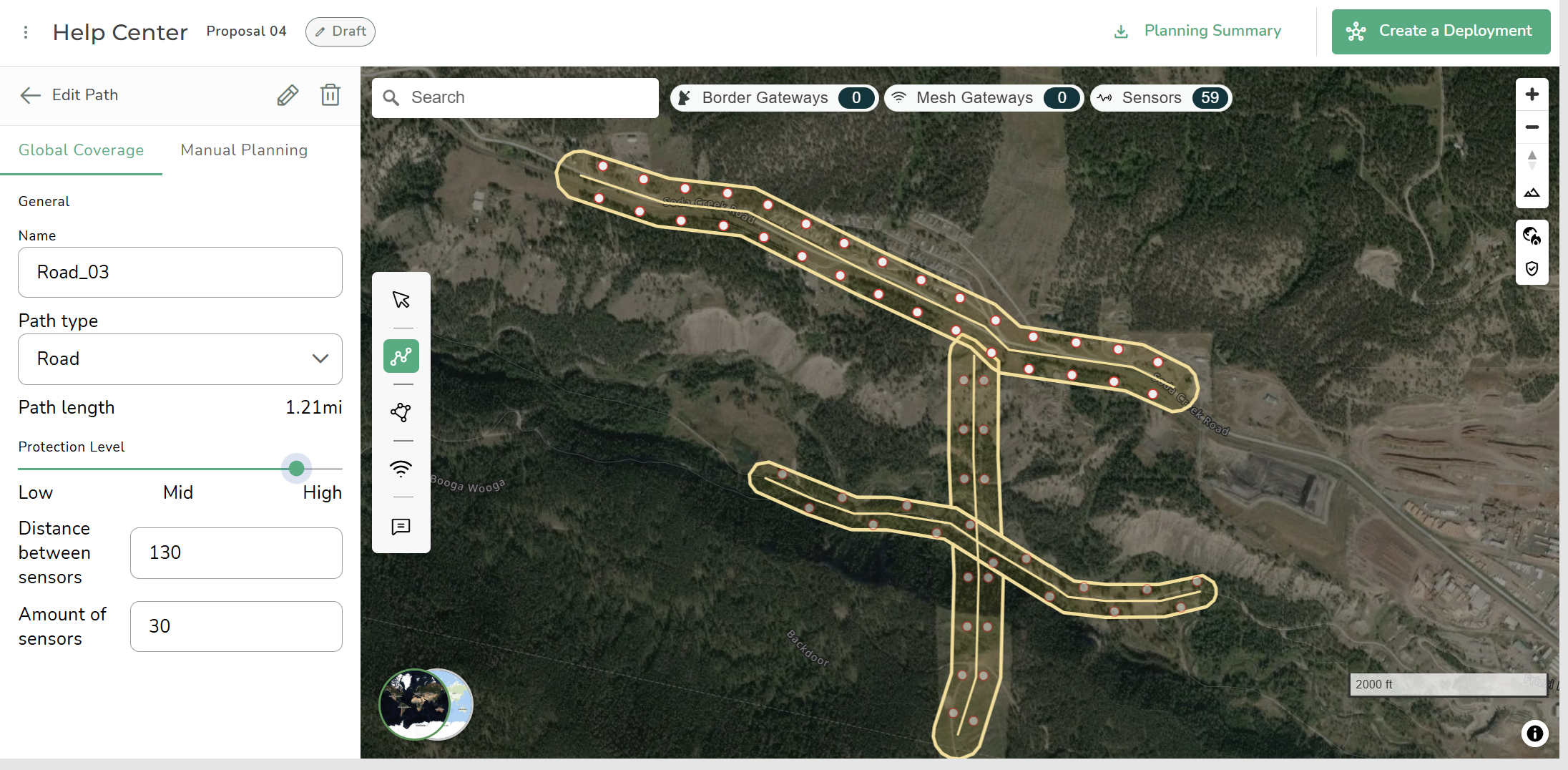

Chemin routier

Remarquez la densité accrue de capteurs pour une route par rapport à un chemin de randonnée.

Vous devriez maintenant avoir trois chemins affichés sur la carte.

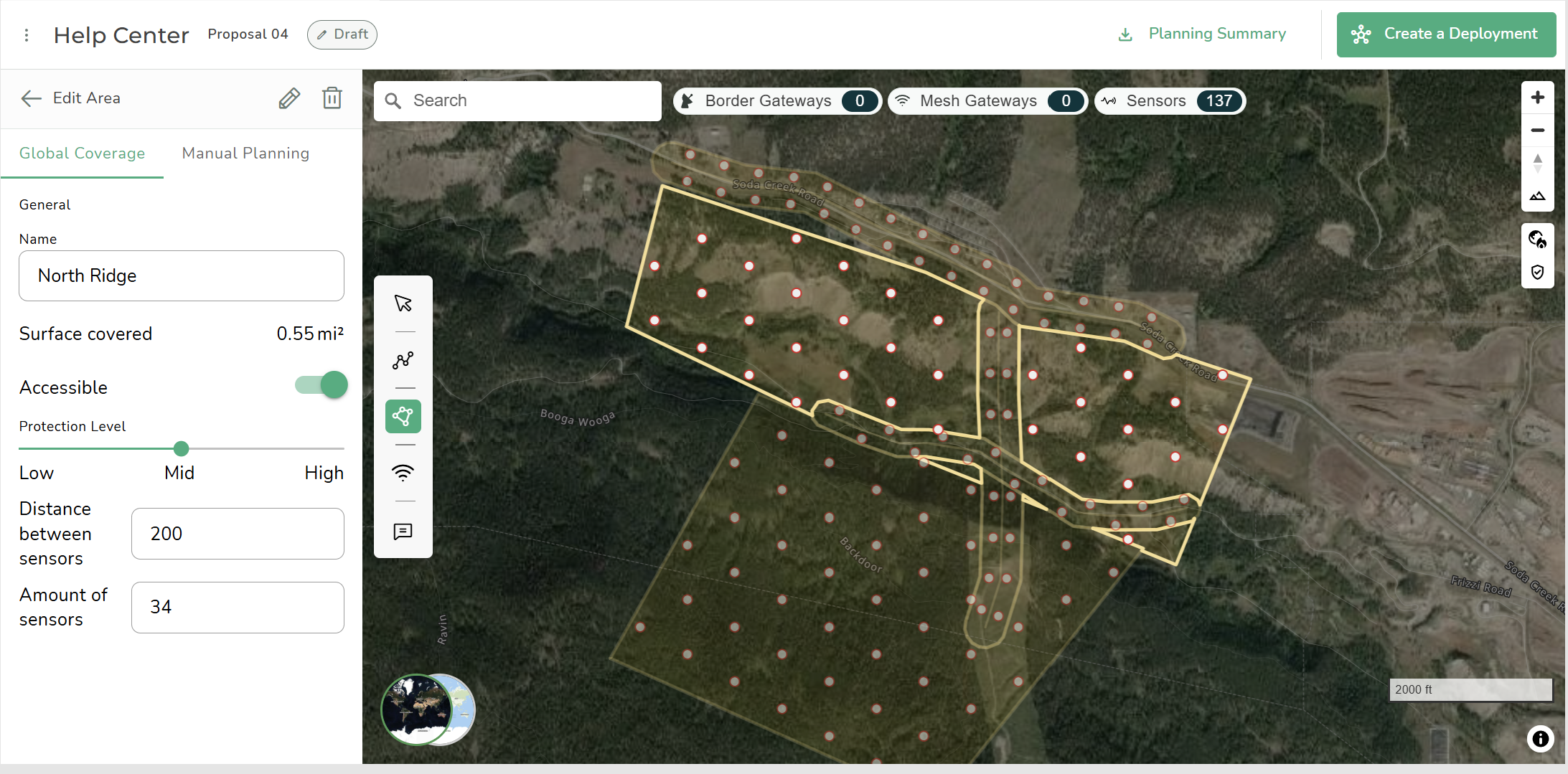

3.3 Zones de capteurs

Les zones de capteurs définissent où les capteurs peuvent être déployés et où la communication doit être assurée.

Comment ajouter une nouvelle zone de capteurs :

1. Cliquez sur Ajouter une zone (icône polygone).

2. Cliquez plusieurs fois sur la carte pour dessiner la forme.

3. Fermez le polygone en cliquant sur le premier point.

4. Nommez la zone (par exemple, « Zone de couverture principale »).

5. Décrivez la zone :

Saisissez les informations suivantes dans le panneau Paramètres de la zone :

• Nom : Saisissez un nom descriptif, comme Crête Nord.

• Superficie : Ceci est généré automatiquement.

• Accessible : Pour cette zone, ne sélectionnez pas cette option. Ce curseur définit la zone comme inaccessible (par exemple propriété privée, zone militaire, zone restreinte).

• Niveau de protection : Sélectionnez Moyen. Utilisez le curseur pour définir la densité des Wildfire Sensors (Faible, Moyen, Élevé). La distance entre les capteurs influence le nombre déployé. Plus le niveau de protection est élevé, plus la distance entre les Wildfire Sensors est courte.

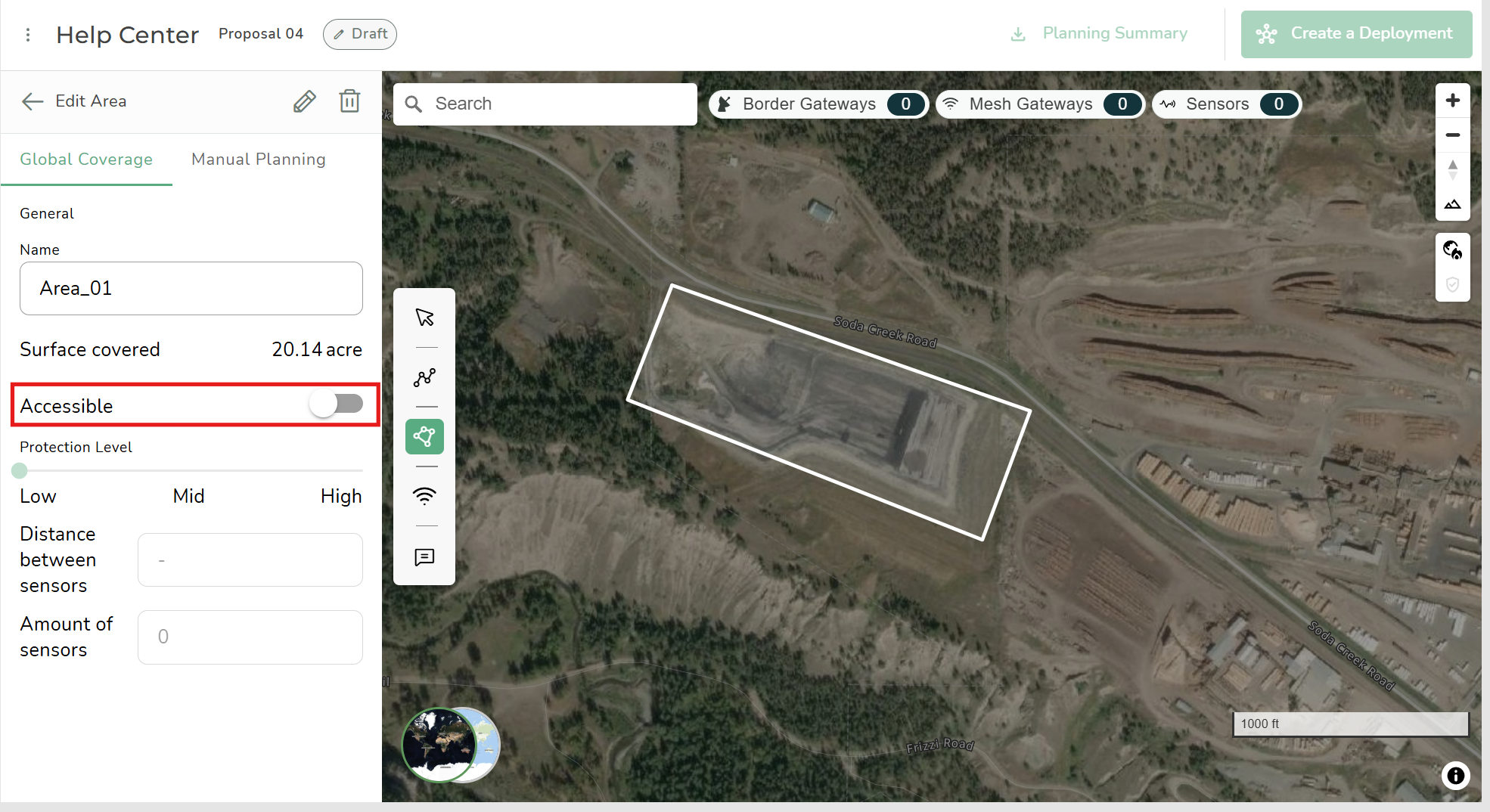

Ajouter une zone inaccessible

Dans cette zone, définissez une zone inaccessible. Il s’agit d’une zone interdite où il n’est pas possible de déployer des capteurs.

Utilisez l’outil Dessiner une zone pour définir cette zone, mais dans ce cas, faites glisser le sélecteur Accessible sur Désactivé. La zone est alors définie sans Wildfire Sensors.

3.4 Ajouter des zones de connectivité

Créer une zone de connectivité manuellement

En savoir plus : Qu’est-ce que le placement automatisé des gateways et comment ça marche ?

Ajouter des Border Gateways

1. Sélectionnez Planifier la connectivité dans la barre d’outils.
2. Sélectionnez Ajouter une gateway et placez l’icône Gateway sur la carte.

N’oubliez pas, elle doit être placée là où elle peut capter la connectivité mobile et bénéficier d’un bon ensoleillement. Double-cliquez sur l’icône Gateway pour l’ajouter.

En savoir plus : Planification de site avec un emplacement fixe de Border Gateway : guide étape par étape

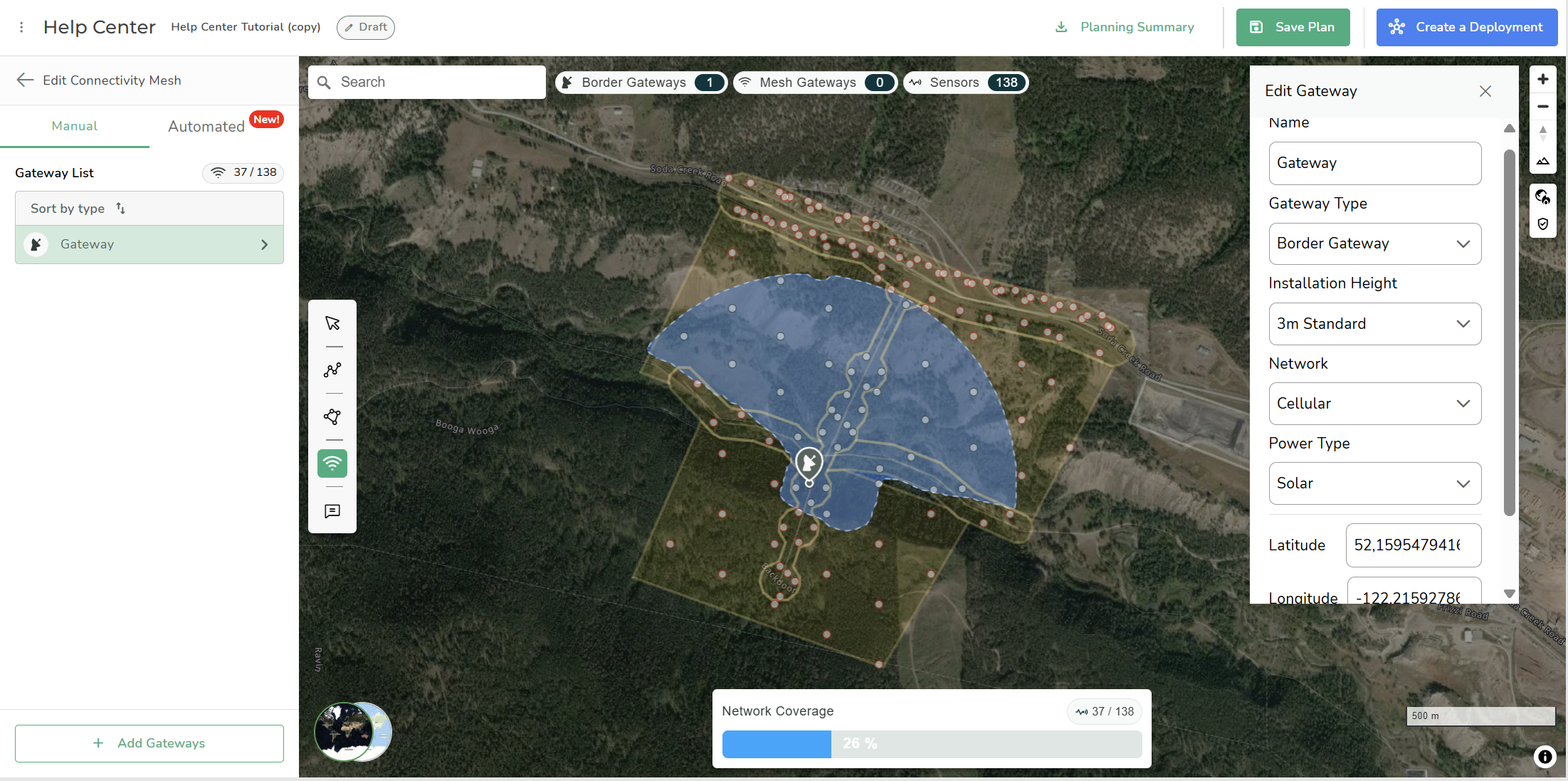

  3. Sélectionnez la Gateway dans le menu latéral pour ouvrir la fenêtre d’édition, puis renseignez les éléments suivants :

• Nom
• Type de gateway
• Hauteur d’installation
• Réseau
• Type d’alimentation :
• Latitude/Longitude
• Supprimer la Gateway

Superposition bleue : Le champ de vision de la Gateway est indiqué par une zone bleue irrégulière qui montre les endroits où la Gateway dispose de connectivité.

Barre de couverture réseau

Observez la barre de progression de la couverture réseau. Elle indique le pourcentage de couverture atteint. L’objectif est d’atteindre 95 % de couverture réseau.

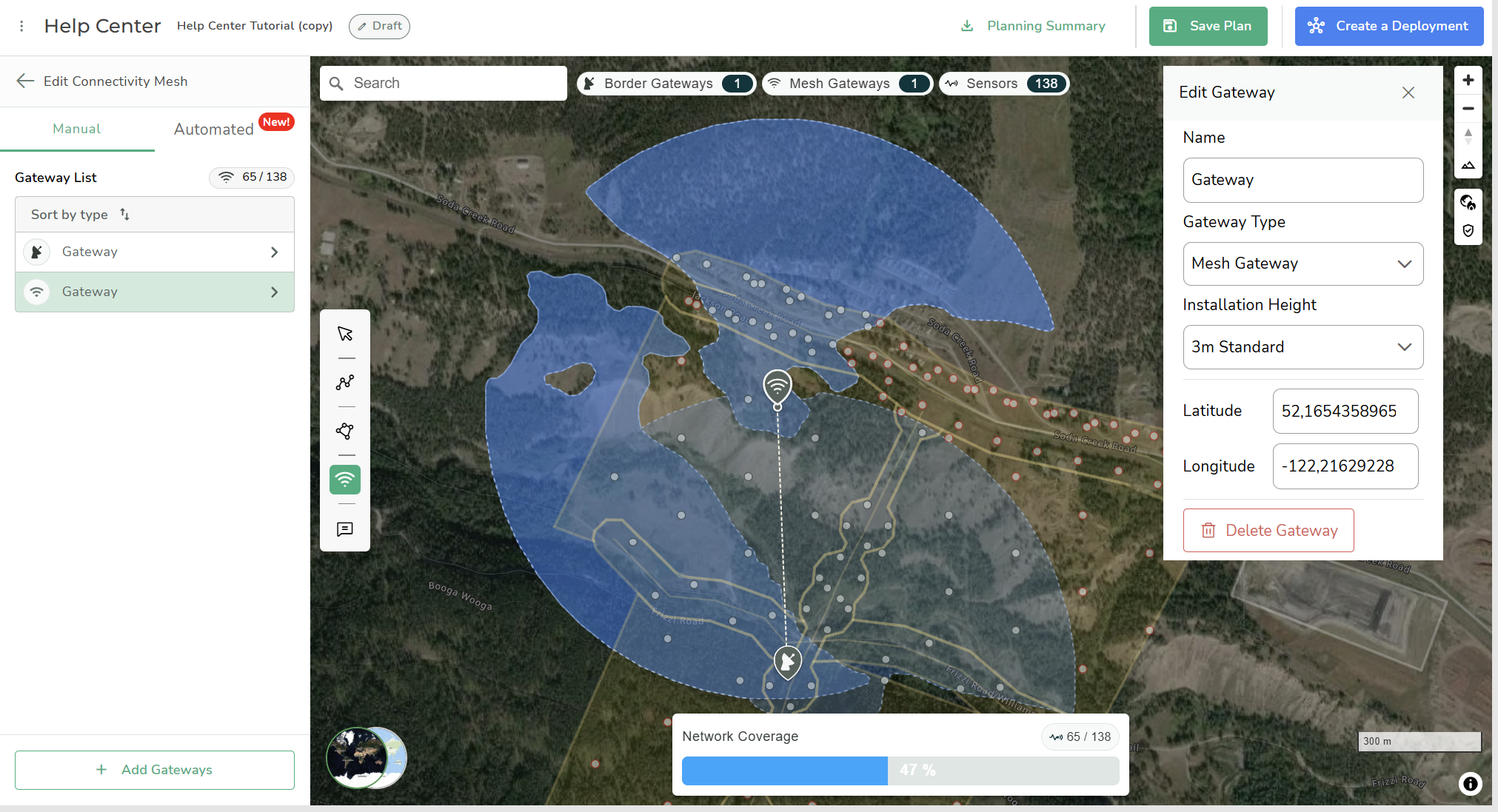

Ajouter des Mesh Gateways

Ajoutez ensuite des Mesh Gateways pour construire un maillage de connectivité.

• Assurez-vous d’ajouter une Mesh Gateway à l’intérieur de la zone bleue du Border Gateway. Cela garantit que la Mesh Gateway a une connectivité avec le Border Gateway.

Ajoutez une Mesh Gateway en suivant la même procédure que pour ajouter une Border Gateway, mais sélectionnez Mesh Gateway dans le type de Gateway.

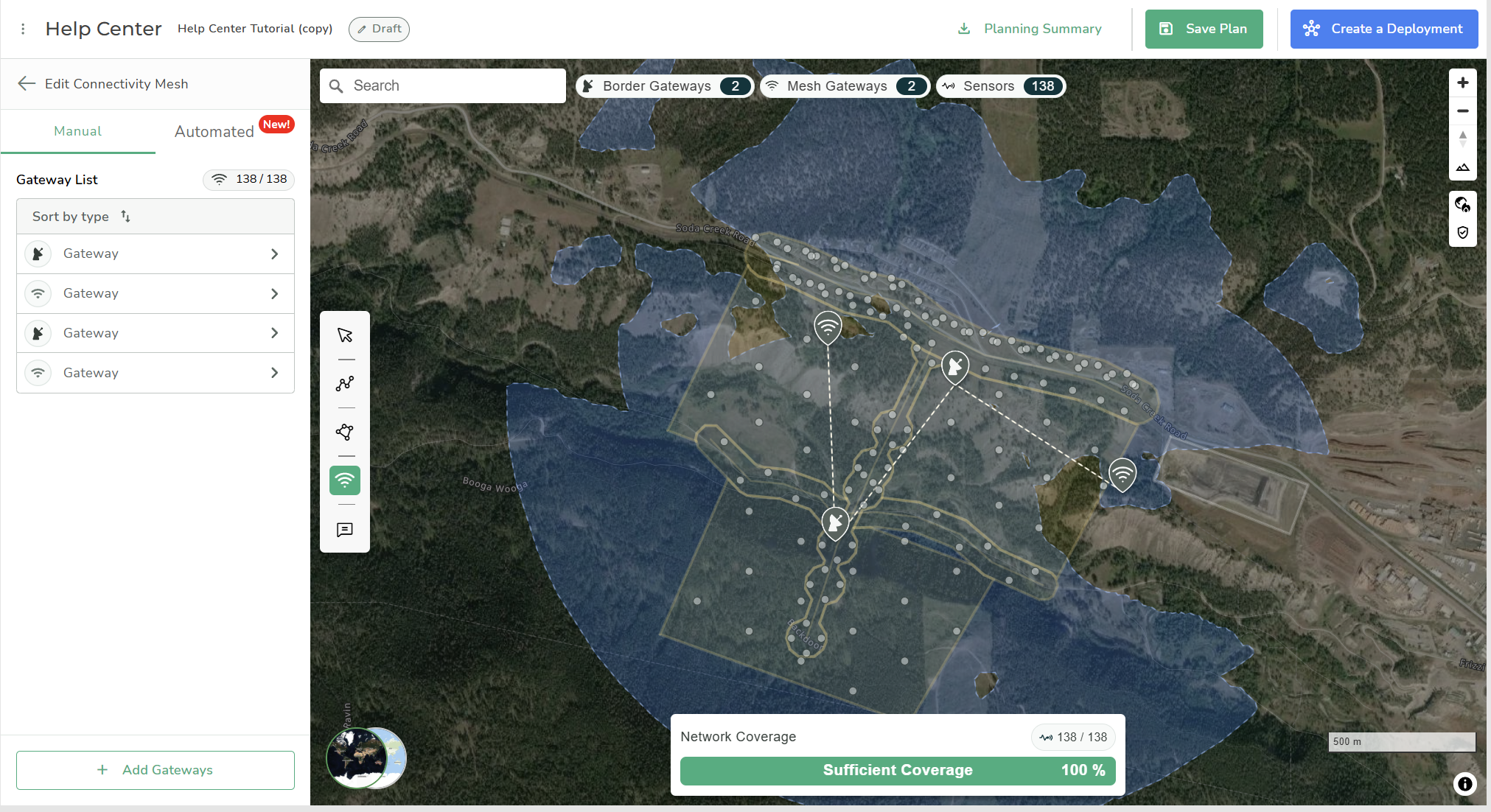

Continuez à ajouter des Gateways jusqu’à ce que le site ait une couverture réseau suffisante (minimum 95 %)

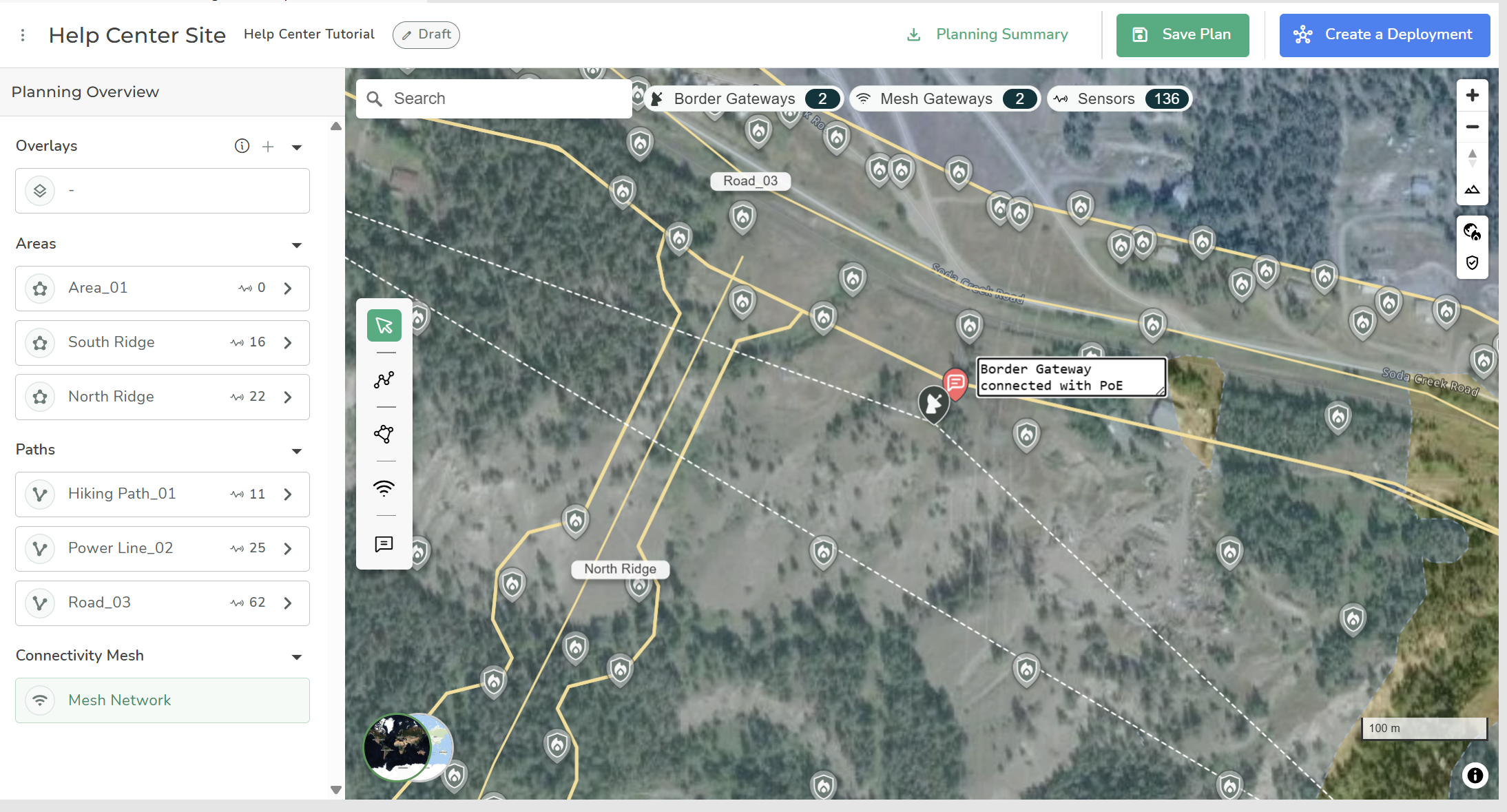

4. Ajouter des commentaires

Utilisez l’icône Commentaire dans la barre d’outils pour ajouter quelques commentaires pertinents à la carte. Cela peut concerner tout ce que vous remarquez sur le terrain, la présence humaine, ou tout élément qui vous semble important à signaler directement dans le plan.

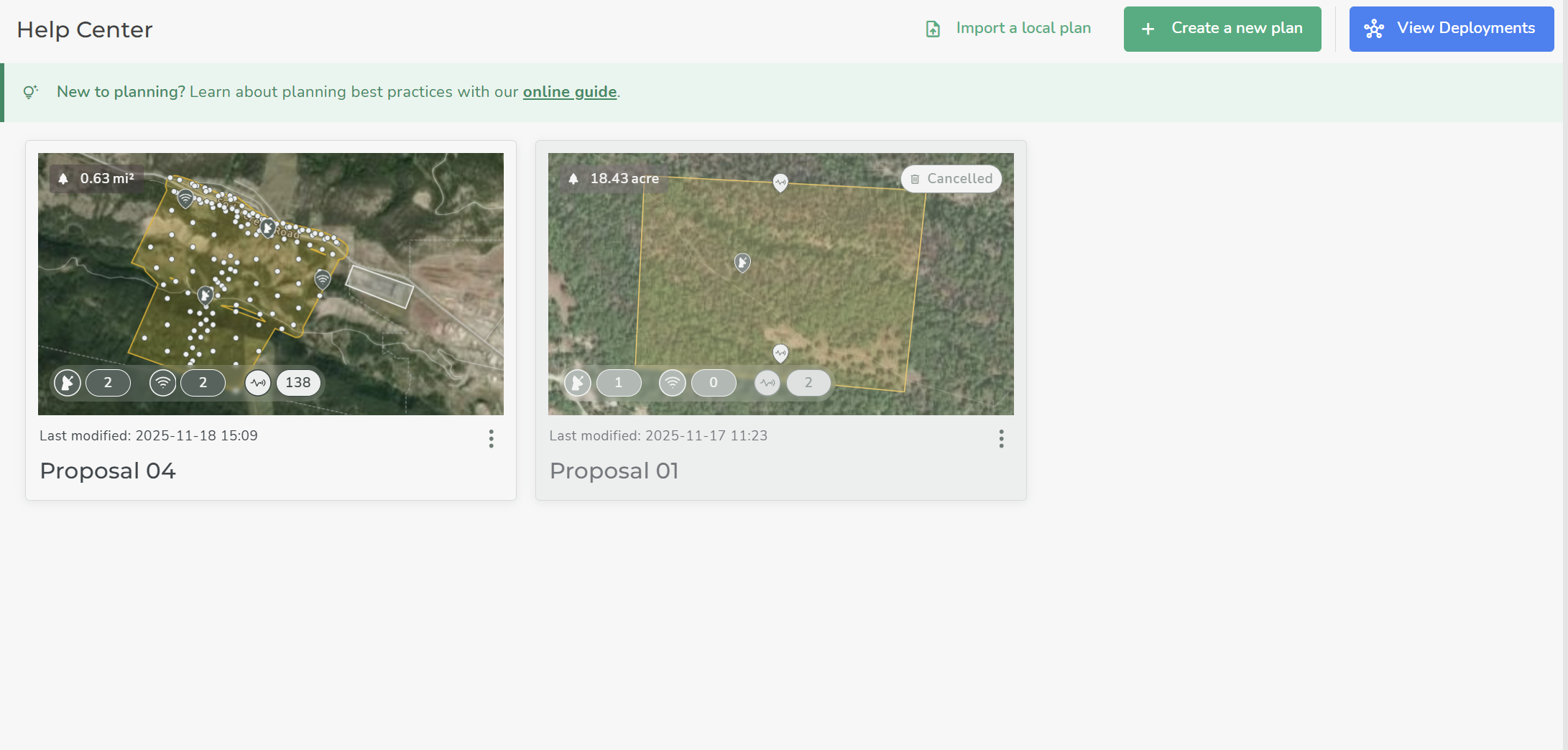

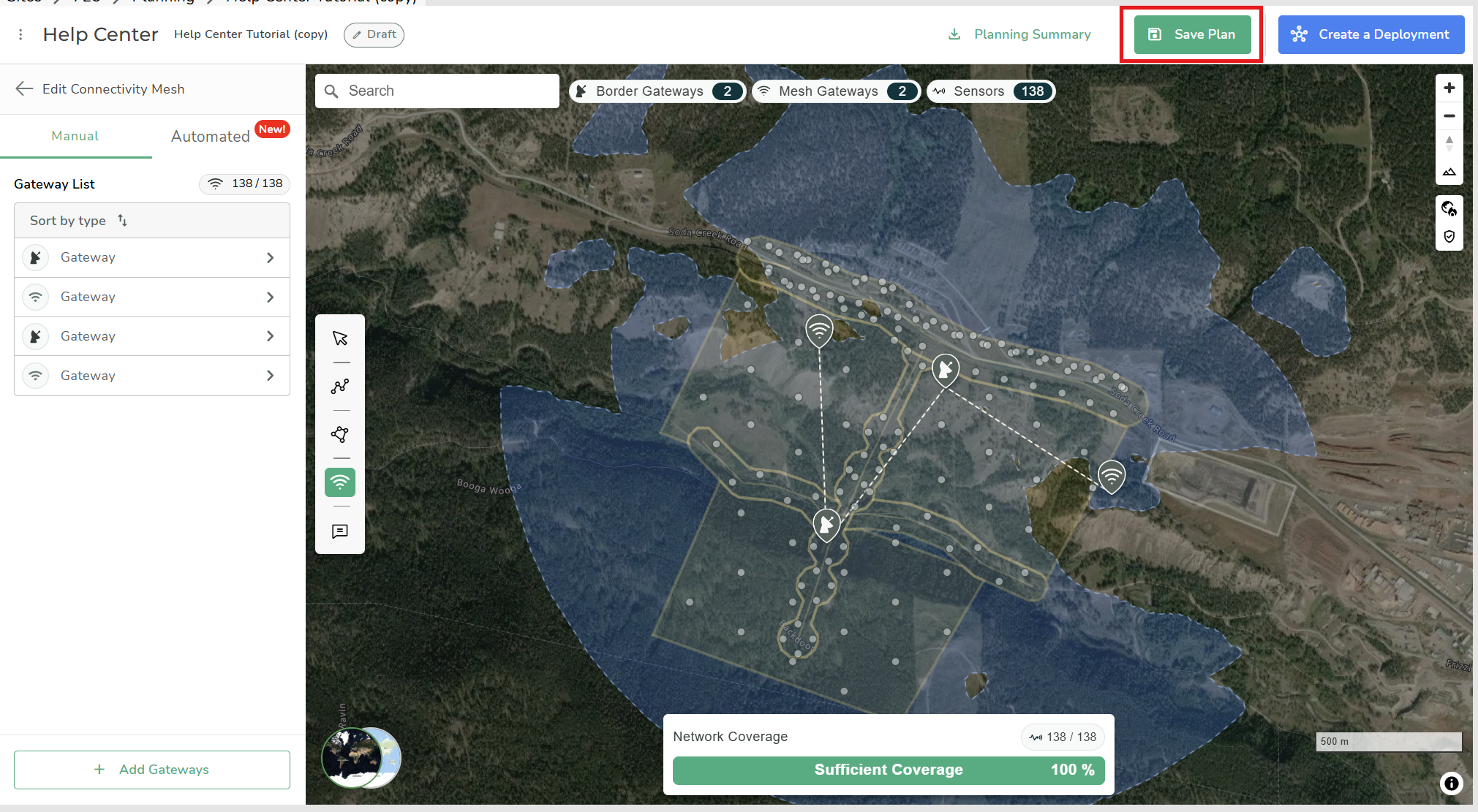

5. Enregistrer votre plan

Une fois terminé :

• Cliquez sur Enregistrer le plan en haut à droite

• Le plan apparaîtra alors dans l’accueil de l’outil de planification



6. Créer un déploiement

Une fois que vous avez choisi le plan à déployer, cliquez sur Créer un déploiement depuis la proposition sélectionnée.

Cela transfère le plan finalisé de l’outil de planification (Site Management App) vers l’application de déploiement.

En savoir plus : Que fait le bouton « Créer un déploiement » ?

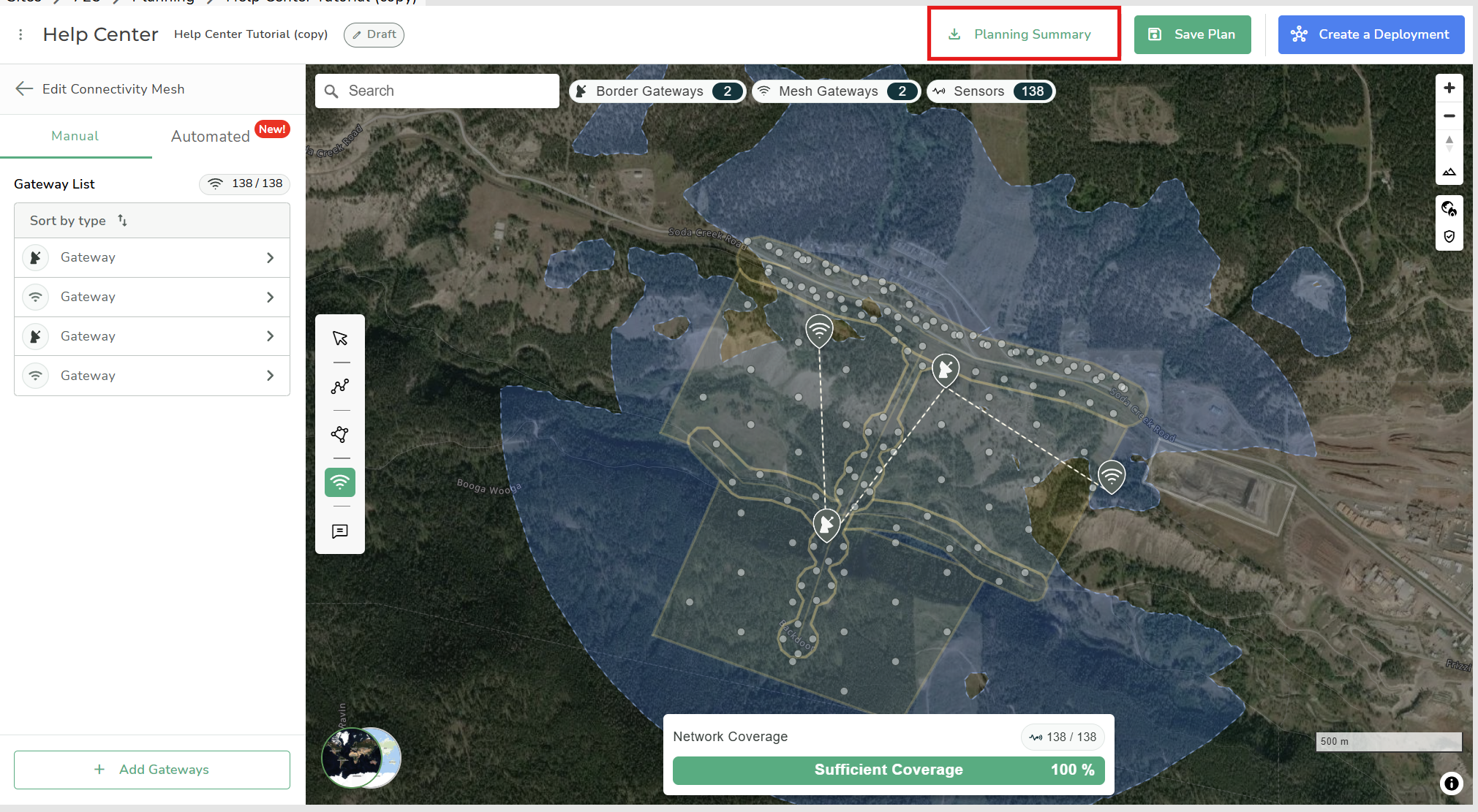

7. Exporter le résumé de planification

Depuis l’outil de planification, sélectionnez Résumé de planification.

Après avoir terminé le plan du site, vous pouvez exporter un document de résumé de planification au format .docx ou CSV. En choisissant Document de synthèse du site (.docx), vous générez un fichier .docx modifiable qui inclut un aperçu de la planification du site, les détails du réseau de connectivité et une vue complète de chaque paquet planifié. Il fournit également une estimation du temps de déploiement.

En savoir plus : Exporter le résumé de planification
