À quelle hauteur les Border Gateways doivent-ils être installés ?

La Border Gateway (BG) est un élément clé de votre réseau maillé Silvanet. Une installation correcte garantit une connectivité optimale et un fonctionnement fiable de votre déploiement. Cet article vous guide à travers le processus de fixation d’une Silvanet Border Gateway Gen 3.

Lors du déploiement des appareils Silvanet, commencez toujours par installer la Border Gateway, car elle sert de point de connexion principal au cloud.

Testez votre matériel et assurez-vous de la connectivité avant de vous rendre sur le terrain.

Avant de fixer la Border Gateway, activez l’appareil à l’aide de l’application Deployment pour fournir sa position GPS au Silvanet Cloud.

Vidéo tutoriel de déploiement Dryad Silvanet

Bonnes pratiques de placement

• Installez les appareils conformément à votre plan de site.
• Privilégiez l’exposition maximale au soleil et assurez une ligne de vue depuis le sol si possible.

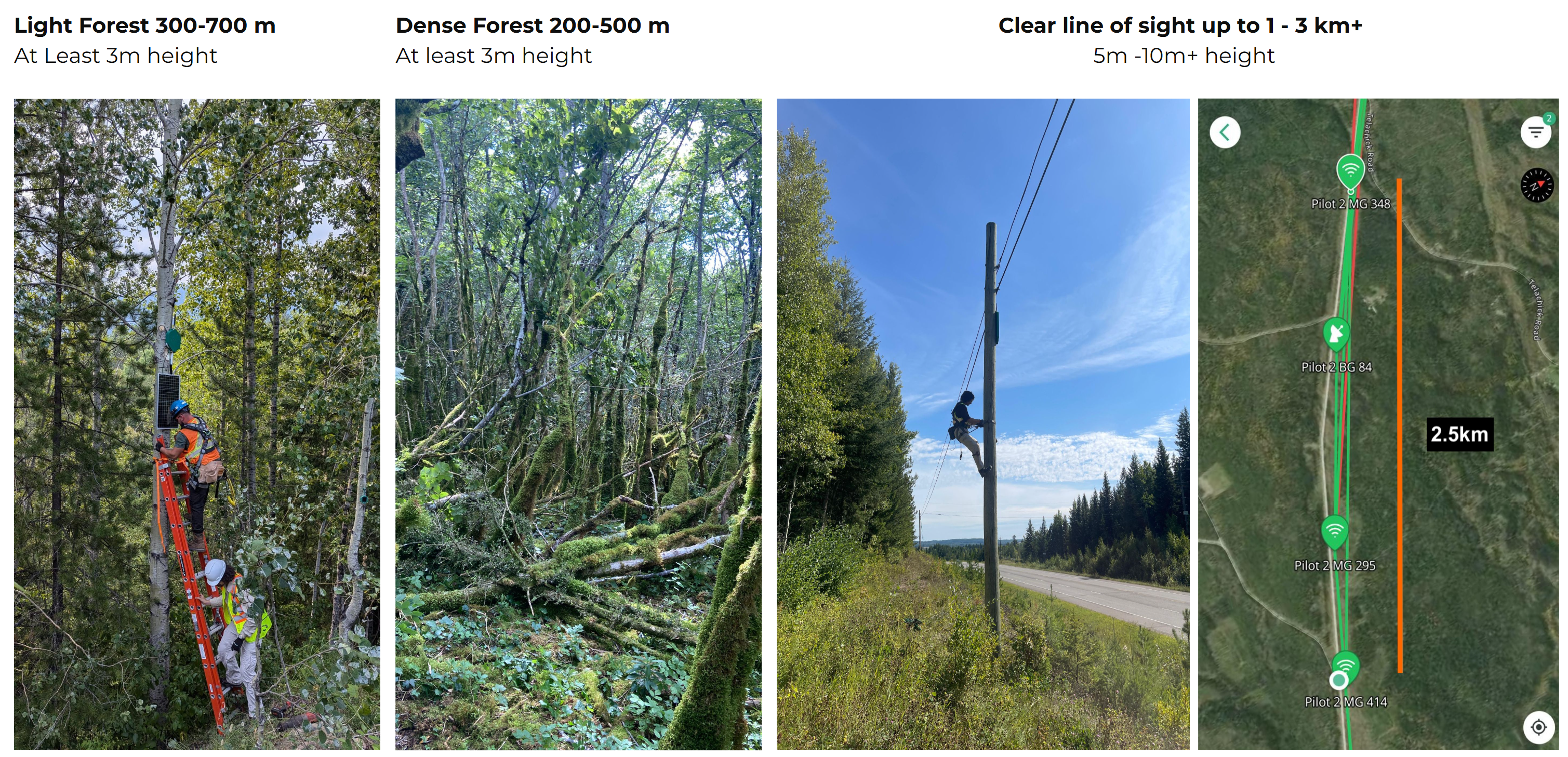

Ligne de vue & recommandations de couverture

Obtenir une ligne de vue (LoS) dégagée entre les gateways et les capteurs est essentiel. Voici les attentes de couverture selon le terrain et la hauteur :

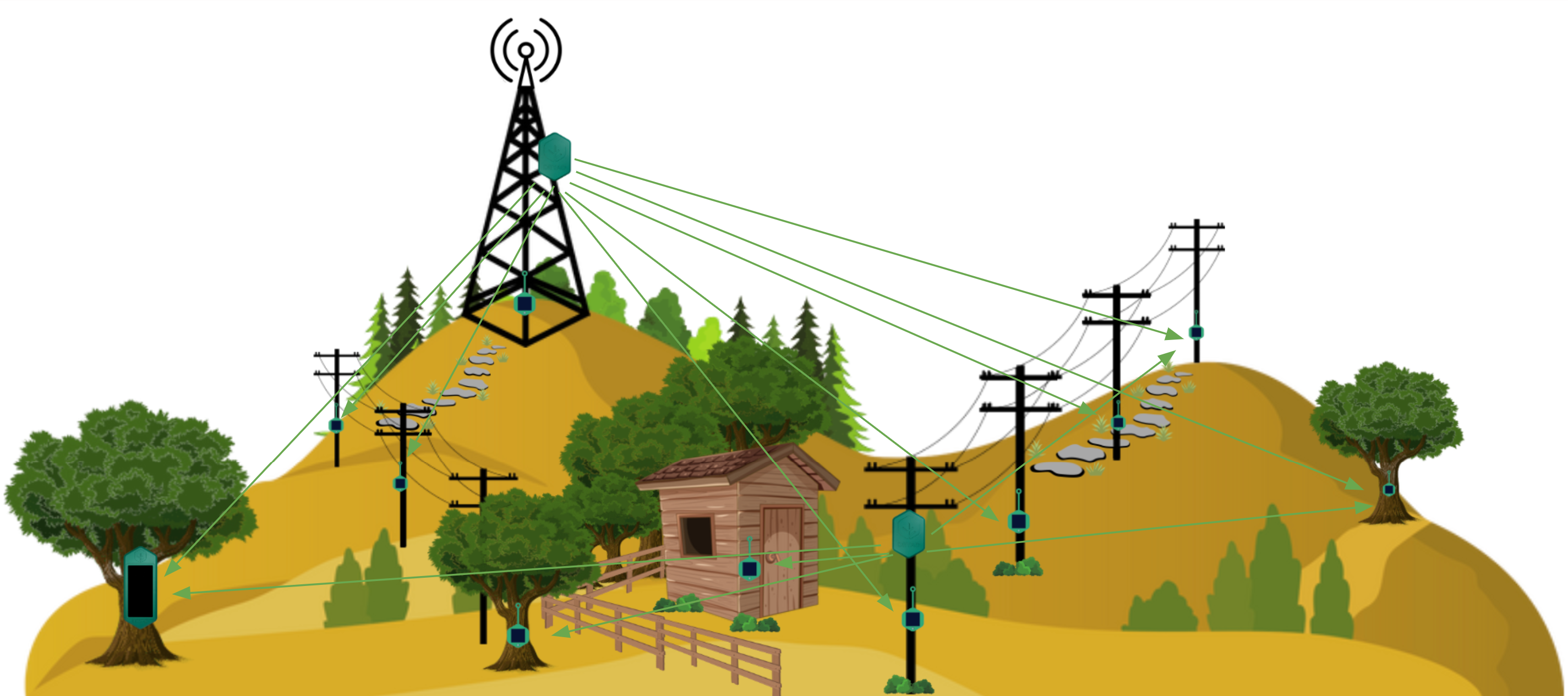

Scénarios de déploiement

La Border Gateway Gen 3 peut être déployée en utilisant le PoE (Power over Ethernet) fourni pour la connecter à une alimentation secteur. Les panneaux solaires doivent toujours être connectés à la Border Gateway.

La Border Gateway Gen 3 peut aussi être déployée uniquement avec des panneaux solaires, sans utiliser le PoE.

Fixation sur poteaux en métal/bois

Si un poteau en bois ou en métal de 60 mm (2,3 pouces) est disponible, utilisez les colliers en U fournis pour fixer la Border Gateway et les panneaux solaires au poteau.

1. Préparer les colliers en U : Placez les colliers en U autour du poteau, passez-les dans le support de fixation et serrez les boulons à la main.
2. Serrer les colliers en U : Après avoir positionné le support de fixation à l’endroit souhaité sur le poteau, utilisez une clé de 17 mm pour serrer les écrous. Ne forcez pas trop pour éviter d’endommager le support de fixation.
3. Répéter pour les supports de panneaux solaires : Répétez ces étapes pour les deux supports de fixation des panneaux solaires. Le support de la Border Gateway peut être orienté vers le réseau maillé Silvanet tandis que les panneaux solaires peuvent être dirigés vers le soleil à midi.
4. Fixer la Border Gateway et le panneau solaire aux supports : Clipsez la Border Gateway et les panneaux solaires sur les supports. Vous pouvez utiliser des cadenas pour sécuriser les appareils sur les supports.
5. Connecter les câbles à la Border Gateway : Reliez les panneaux solaires à la Border Gateway à l’aide des câbles fournis.
6. (Optionnel) Utiliser le PoE pour alimenter : Si une alimentation secteur est disponible, connectez l’injecteur PoE au secteur

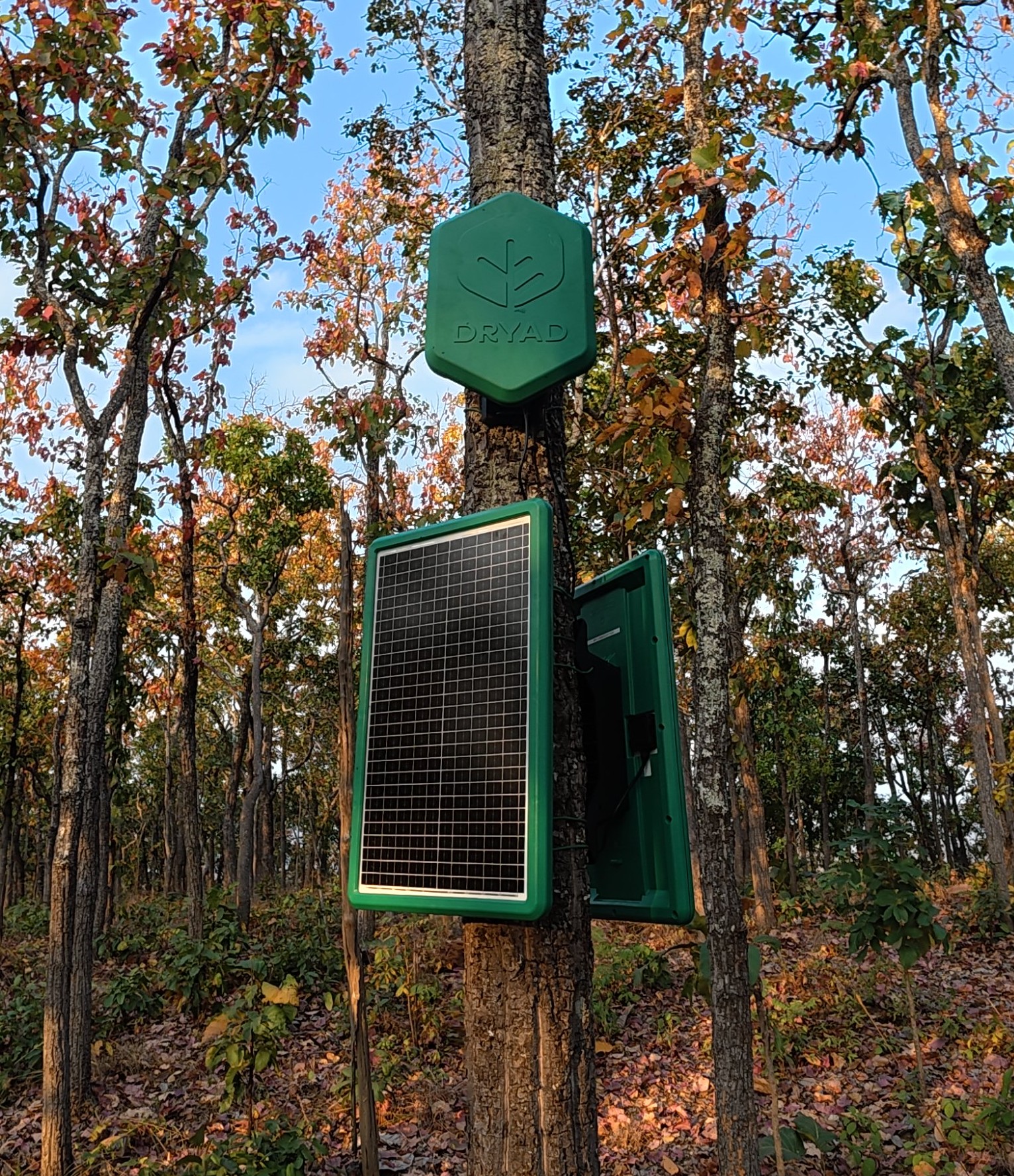

Fixation sur arbres

1. Si la Border Gateway est fixée à un arbre, l’arbre doit être stable, sain et peu susceptible d’être abattu. Il doit pouvoir résister à la plupart des tempêtes de vent courantes.
2. Trouvez un emplacement de fixation à au moins 3 m du sol : Une fois l’arbre choisi, attachez une sangle de sécurité pour maintenir l’échelle à l’arbre. Ensuite, avec une personne pour stabiliser l’échelle en bas, repérez une position sur l’arbre à environ 3 m du sol.
3. Préparer les zones de fixation : Pour la Border Gateway et les panneaux solaires, retirez toutes les branches et obstacles à la hauteur de déploiement. Cela permet au panneau solaire de bien capter la lumière pour recharger l’appareil. Retirez soigneusement une petite partie de l’écorce avec une hache ou un ciseau à l’endroit où les trous seront percés. Cela permet à la gateway d’être suspendue verticalement sur l’arbre.
4. Percez deux trous espacés de 70 mm pour les boucles supérieures : Avec un écart de 70 mm entre les trous, percez à environ 6-7 cm (2 1/5 pouces) dans l’arbre pour les boucles supérieures des supports de fixation. Veillez à ne pas fendre l’arbre ni percer en biais. Utilisez un foret de 10 mm.
5. Enfoncez les clous pour arbre supérieurs dans l’arbre : Enfoncez délicatement les clous pour arbre à travers les boucles supérieures des supports de fixation.
6. Percez les trous inférieurs : Avec les supports fixés en haut, percez soigneusement les deux trous du bas en utilisant les trous inférieurs comme gabarit. Faites attention à ne pas endommager le support. Utilisez également un foret suffisamment long pour garantir la bonne profondeur.
7. Enfoncez les clous pour arbre inférieurs : Enfoncez délicatement les clous pour arbre à travers les boucles inférieures dans l’arbre. Vérifiez que le support de fixation est bien attaché à l’arbre et ne peut pas bouger.
8. Fixez les appareils aux supports de fixation : Clipsez la Border Gateway et les panneaux solaires sur les supports. Vous pouvez utiliser des cadenas pour sécuriser les appareils sur les supports.
9. Connectez les câbles : Reliez les panneaux solaires à la Border Gateway à l’aide des câbles fournis.
10. (Optionnel) Utiliser le PoE pour alimenter : Si une alimentation secteur est disponible, connectez l’injecteur PoE au secteur.

 Avertissements critiques de fixation

• Ne déployez pas la Border Gateway horizontalement ou à l’envers.
• Assurez-vous que tous les capuchons de connecteurs sont bien fermés lorsqu’ils ne sont pas utilisés.
• Ne déployez jamais l’appareil sans panneau solaire connecté, même si vous utilisez le PoE.
• Évitez les emplacements obstrués (par exemple, derrière des arbres ou à l’intérieur de structures).
  • L’absence de ligne de vue entraînera une défaillance de connectivité.

Liste de vérification finale

• Connectivité testée au bureau
• Re-scanné et relié sur site
• Fixé à la hauteur optimale
• Ligne de vue dégagée confirmée
• Panneau solaire connecté
• Tous les ports inutilisés sont scellés
