Guide d'installation du Mesh Gateway

Cet article explique comment installer une Mesh Gateway (MG) sur le terrain à l’aide de la Silvanet Deployment App.

Le processus d’installation a été conçu pour être rapide et simple. Sur le terrain, il suffit de fixer l’appareil et de le scanner. Aucune configuration supplémentaire n’est nécessaire.

Remarques importantes

• La Silvanet Deployment App est continuellement améliorée. Les écrans et étapes présentés dans cet article peuvent donc légèrement différer selon la version de l’application que vous utilisez.

• Le déroulement de l’installation décrit dans ce guide s’applique principalement aux Mesh Gateways Gen 3.

• Mesh Gateways Gen 2 peuvent afficher des étapes supplémentaires dans la Deployment App et suivre un processus d’enregistrement légèrement différent.

Suivez toujours les instructions affichées dans la Deployment App lors de l’installation.

Avant de commencer

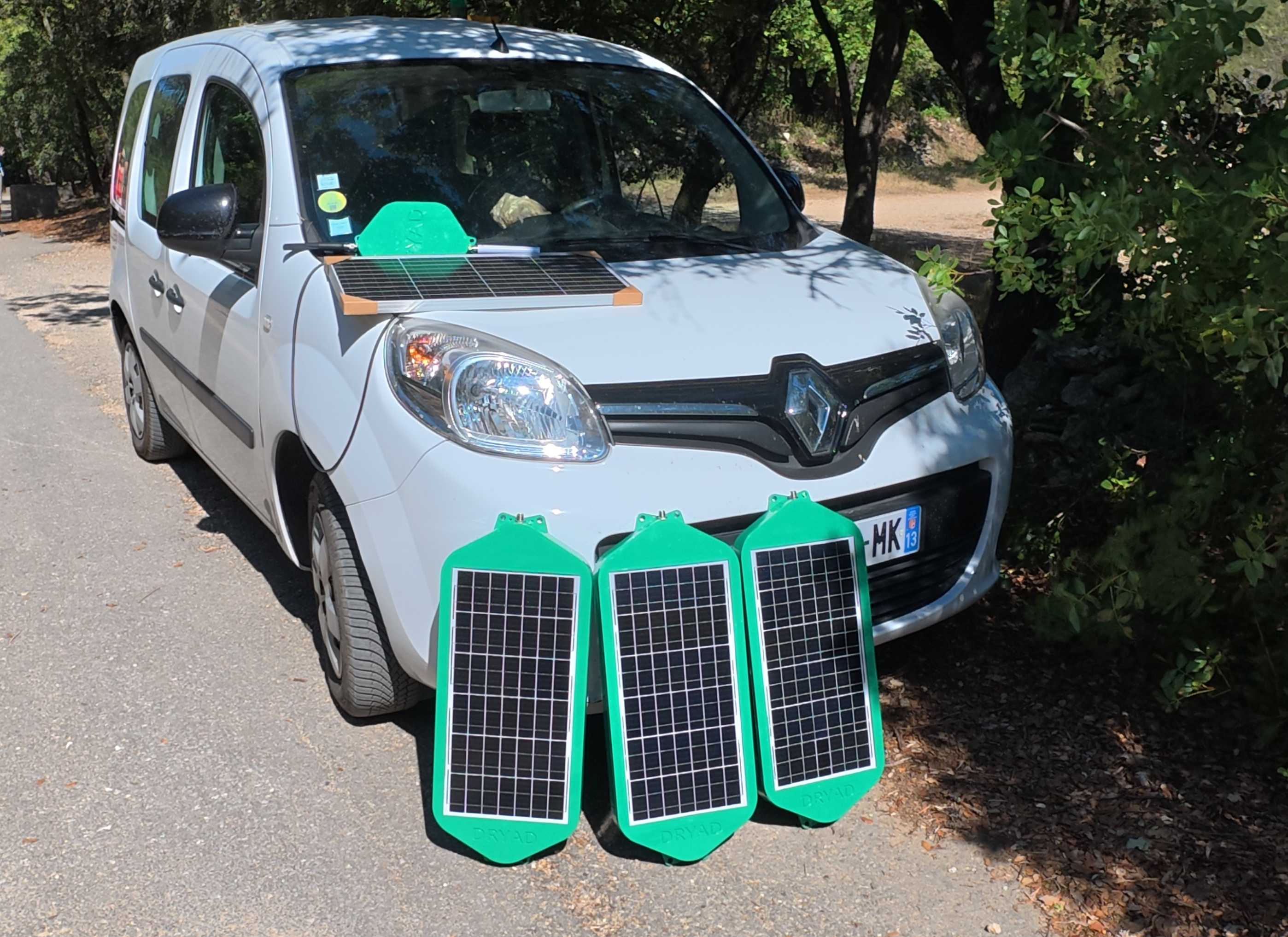

Charger la Mesh Gateway en plein soleil (recommandé)

Avant le déploiement, il est recommandé de placer la Mesh Gateway en plein soleil pour recharger sa batterie interne.

Charger l’appareil avant l’installation :

• Assure une énergie suffisante lors de l’enregistrement

• Réduit le temps d’attente dans la Deployment App

• Rend le processus d’installation plus rapide et plus fluide

Cette étape peut être réalisée avant de partir sur le site ou à l’arrivée, lors de la préparation de l’installation.

Installer la Mesh Gateway

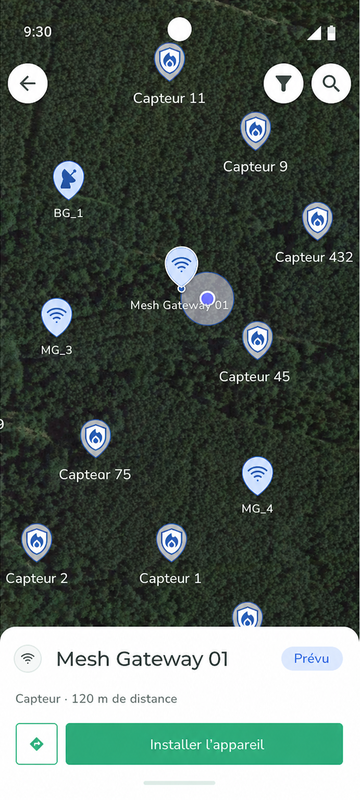

Étape 1 : Sélectionner la Mesh Gateway dans la Deployment App

1. Ouvrez la Silvanet Deployment App

2. Accédez au bon site

3. Sélectionnez la Mesh Gateway prévue sur la carte

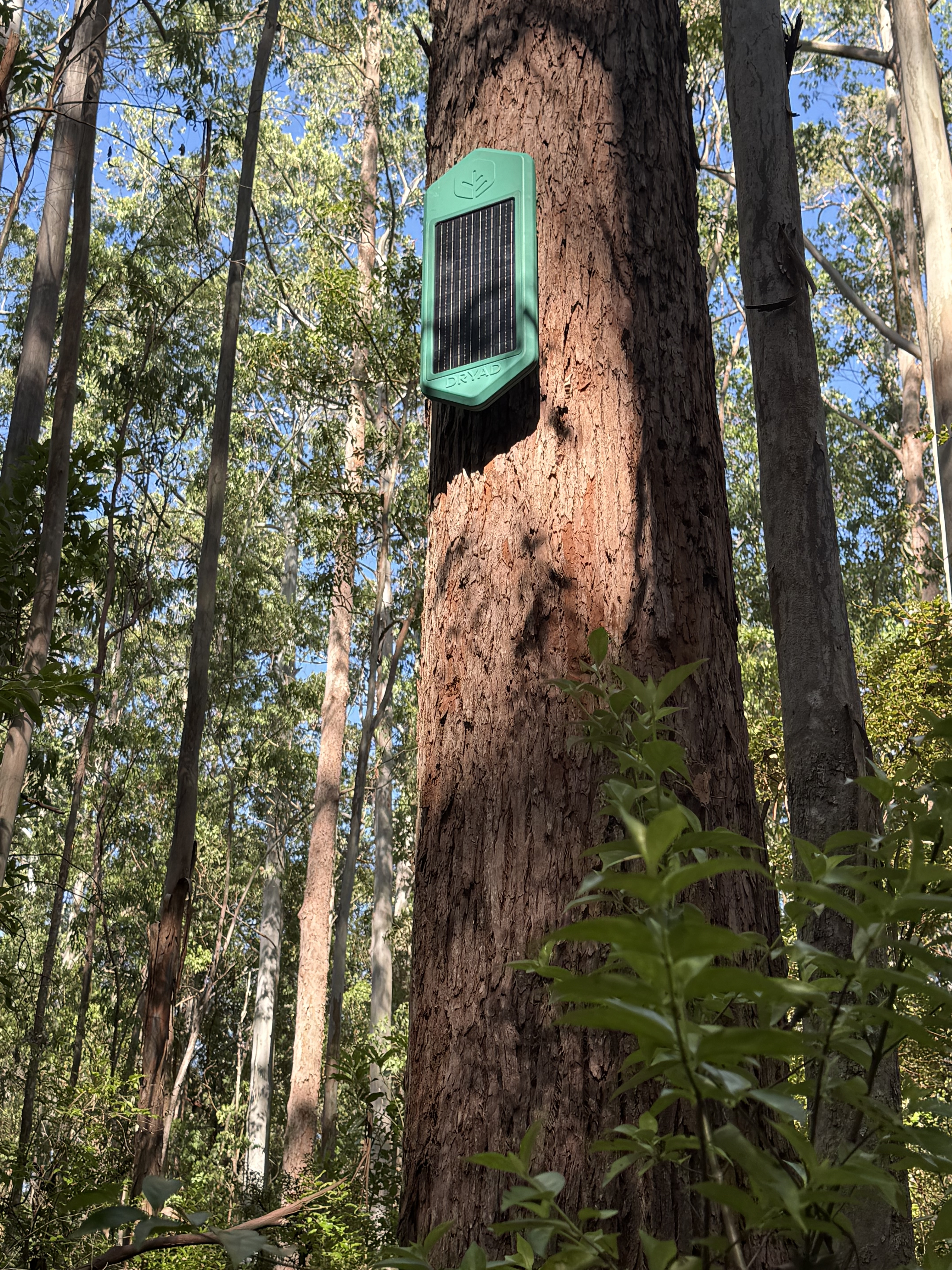

Étape 2 : Fixer la Mesh Gateway

Fixez la Mesh Gateway à l’emplacement prévu lors de la planification du site.

Astuce

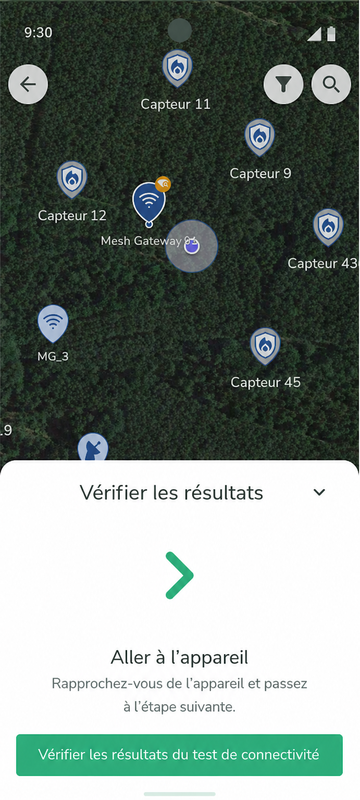

Avant de fixer définitivement la Mesh Gateway, vous pouvez temporairement l’accrocher ou la suspendre à l’aide du fil de fixation. Cela vous permet de vérifier la connectivité mesh avec la Border Gateway et les Mesh Gateways voisines, et d’ajuster la hauteur ou l’orientation si besoin. Une fois la connectivité confirmée, procédez à la fixation définitive.

Procédure de fixation

1. À la hauteur choisie, retirez l’écorce morte à l’aide d’un ciseau pour créer une surface de contact plane

2. Maintenez le support de fixation contre le tronc et marquez les emplacements des trous à percer

3. Percez des avant-trous à la profondeur requise pour les clous à arbre

4. Fixez le support de montage à l’aide des clous à arbre fournis

5. Clipsez la Mesh Gateway dans le support jusqu’à ce qu’elle s’enclenche

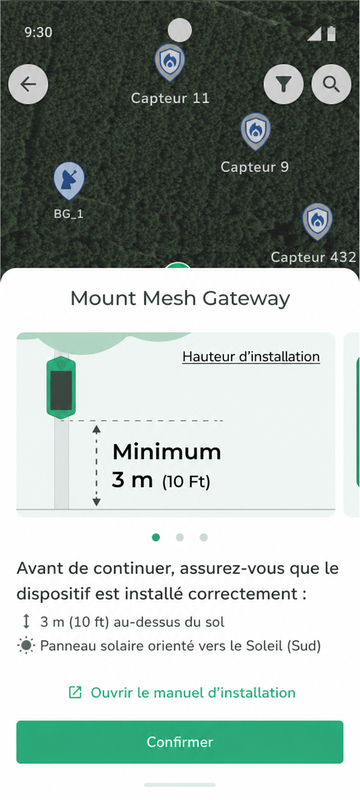

Emplacement et hauteur

• Choisissez un arbre ou poteau avec une bonne ligne de vue vers la Border Gateway et/ou les Mesh Gateways voisines

• Visez une hauteur d’installation de 3–4 m en zone boisée

• Augmentez la hauteur uniquement si nécessaire pour obtenir une ligne de vue

• Des hauteurs de 5–10 m doivent être réservées aux couloirs plats et dégagés (par exemple, lignes électriques ou routes)

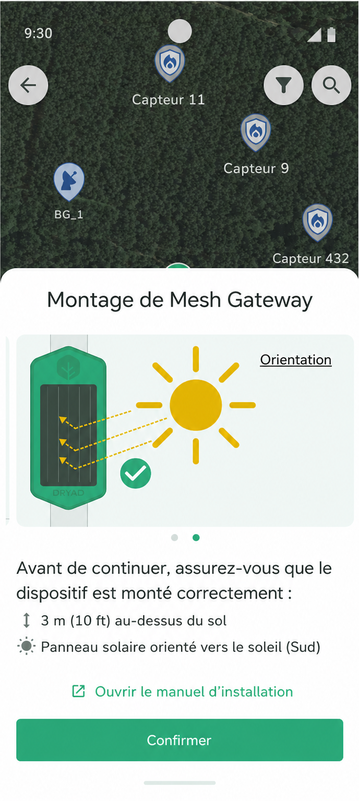

Orientation et exposition au soleil

• Assurez une bonne exposition au soleil à l’endroit de l’installation

• Pour une fixation sur un arbre :

  • Dans l’hémisphère nord, orientez l’avant de l’appareil vers le sud (au midi solaire)

  • Dans l’hémisphère sud, orientez l’avant de l’appareil vers le nord

Contraintes de fixation

• Évitez les obstacles métalliques et les matériaux denses

• Assurez-vous que l’appareil peut être fixé solidement et reste stable dans le temps

Changement d’emplacement lors de l’installation

Remarque
Si l’emplacement d’installation prévu n’est pas accessible (par exemple, à cause du terrain, de contraintes de sécurité ou de l’absence d’un arbre ou poteau adapté), la Mesh Gateway peut être installée à un autre endroit à proximité.

Lors de l’installation de la Mesh Gateway à un autre emplacement :

• Gardez l’appareil aussi proche que possible de la position initialement prévue

• Finalisez l’installation dans la Deployment App

• Vérifiez la connectivité et la couverture mises à jour dans Gestion du site dans l’outil de planification

Même de petits changements de position ou de hauteur peuvent avoir un impact significatif sur la couverture mesh et la connectivité. Après avoir déployé la Mesh Gateway à un nouvel emplacement, il peut être nécessaire de :

• Déplacer des capteurs à proximité

• Ajuster la position d’autres Mesh Gateways

• Mettre à jour le plan du site pour refléter l’installation réelle

Validez toujours la nouvelle configuration du réseau avant de poursuivre l’installation d’autres appareils.

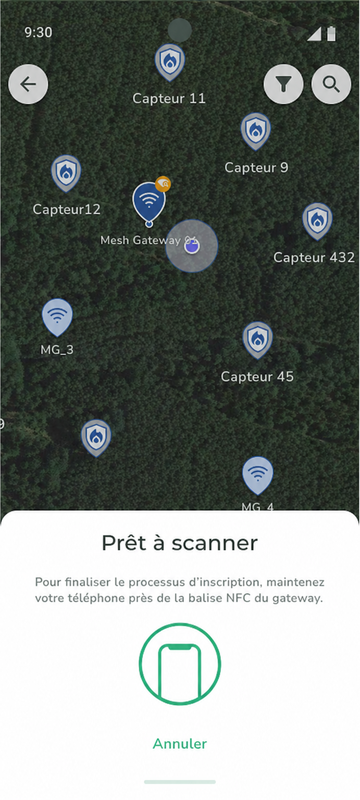

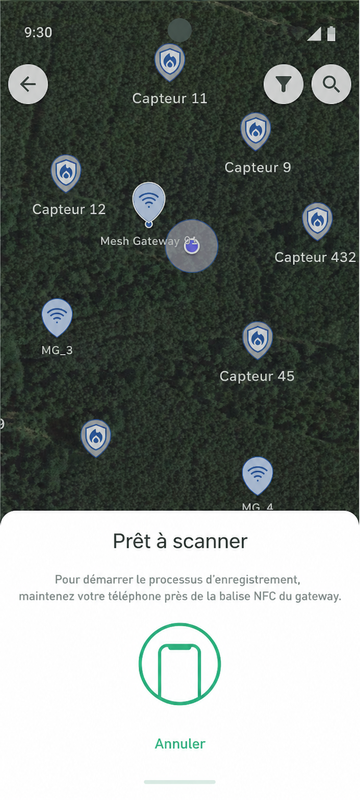

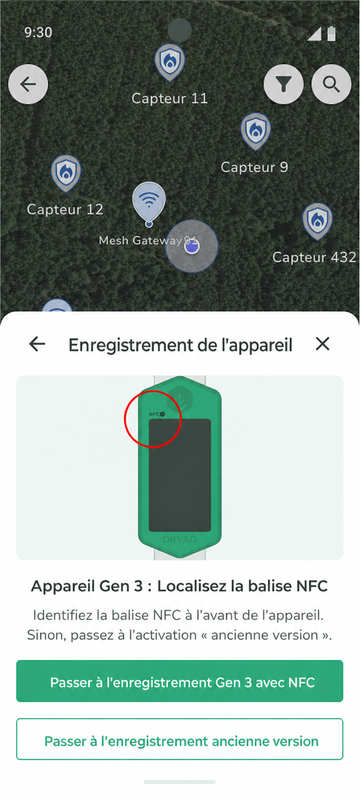

Étape 3 : Scanner la Mesh Gateway (NFC)

Une fois la Mesh Gateway fixée :

1. Approchez votre téléphone de la puce NFC située à l’avant de l’appareil

2. Suivez les instructions à l’écran dans la Deployment App

Remarque
Pour les Mesh Gateways Gen 3, le scan de la puce NFC termine l’enregistrement. Aucune étape supplémentaire n’est requise.

scanner le QR Code (pour Gen 2

Étape 4 : Enregistrement en cours

Après le scan, la Deployment App enregistre automatiquement l’appareil.

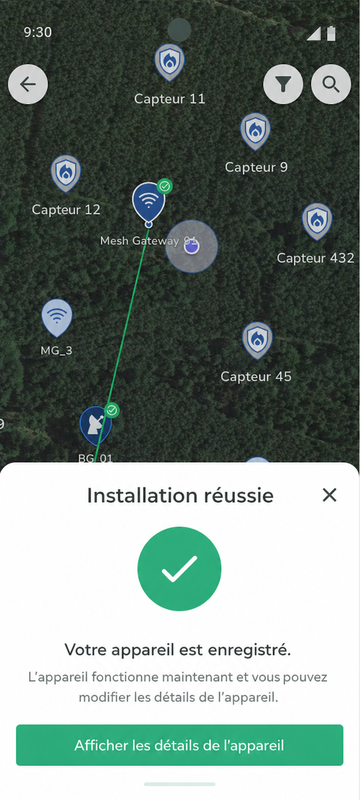

Étape 5 : Installation réussie

Une fois l’enregistrement terminé, l’application de déploiement confirme que la Mesh Gateway est installée.

L’application de déploiement renseigne automatiquement la latitude et la longitude de la gateway à l’aide de la position GPS du smartphone.

La Mesh Gateway est maintenant déployée et opérationnelle.

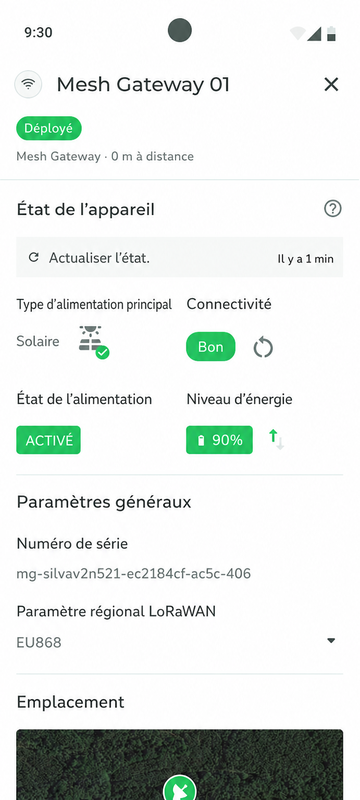

Vous pouvez vérifier :

• Statut de l’appareil : Déployé

• Statut d’alimentation : ON

• Le niveau d’énergie est suffisant

• Statut de connectivité : Bonne

Résumé

• Il est recommandé de charger la Mesh Gateway au soleil avant l’installation

• L’application affiche « Déployé » dans l’application de déploiement
• L’appareil affiche le statut en ligne dans la Site Management App

Étapes suivantes

Poursuivez l’installation des autres appareils de votre déploiement.
