Qu'est-ce que le Placement Automatisé des Gateways et comment cela fonctionne-t-il ?

Le Placement Automatisé des Gateways est une fonctionnalité de l’outil de planification Silvanet qui calcule automatiquement le nombre optimal de gateways et leurs emplacements pour votre plan de site. Il analyse les zones de capteurs que vous avez définies et détermine où placer les gateways afin de garantir une couverture LoRa fiable sur l’ensemble du site.

Au lieu de placer les gateways manuellement, l’outil évalue la disposition prévue de vos capteurs, le modèle de terrain et les exigences de connectivité pour générer une conception de réseau maillé optimisée.

Cette fonctionnalité accélère la planification, améliore la fiabilité du réseau et élimine les approximations, en particulier pour les sites plus grands ou complexes.

Remarque : Le Placement Automatisé des Gateways est conçu pour couvrir au moins 85 % des zones de capteurs prévues par défaut. Après le placement automatique, il peut être nécessaire d’effectuer des ajustements finaux, comme ajouter des Gateways supplémentaires ou repositionner un petit nombre de capteurs, afin d’obtenir une couverture complète et d’assurer un réseau fiable.

Comment fonctionne le Placement Automatisé des Gateways

Lorsqu’il est lancé, le moteur de placement automatisé effectue plusieurs tâches :

1. Analyse les emplacements des capteurs

Il évalue tous les capteurs déjà positionnés sur la carte, identifiant où la connectivité est nécessaire et où des zones sans couverture pourraient apparaître.

2. Évalue les conditions du terrain

L’outil analyse les caractéristiques naturelles du terrain telles que l’altitude, la pente et la distance. Cela permet d’estimer la portée radio et de déterminer où les gateways peuvent communiquer au mieux avec les capteurs ou d’autres gateways.

Remarque : L’outil ne peut pas détecter les structures artificielles (par exemple, bâtiments, entrepôts). Ces obstacles peuvent bloquer la communication sans fil même si l’outil suggère la position comme optimale selon le terrain. Dans ce cas, un ajustement manuel peut être nécessaire.

3. Applique vos paramètres de planification

Selon ce que vous choisissez dans la barre latérale, l’algorithme peut s’adapter :

• Site avec faible connectivité cellulaire

  Sélectionnez ce paramètre si votre site n’est pas entièrement couvert par la connectivité LTE-M ou NB-IOT. Si activé, l’outil tente de renforcer le maillage en ajoutant plus de Mesh Gateways

• Uniquement à l’intérieur des limites

  Lorsque cette option est active :

  • Le placement des gateways est limité à la zone définie du site

  • L’algorithme ne placera pas d’appareils en dehors des polygones

  • C’est utile lorsque la zone du projet a des limites strictes ou des restrictions de propriété privée.

• Hauteur d’installation

  • 3 m Standard : rayon de couverture de 700 m.
  • Poteau de 5 m : rayon de couverture de 1,5 km.
  • Tour de 10 m : rayon de couverture de 3,0 km.

4. Place automatiquement les Gateways

En fonction de la répartition des capteurs et de l’analyse du terrain, l’outil propose des emplacements de gateways pour créer un réseau maillé stable et efficace. Il vise à :

• Couvrir tous les emplacements de capteurs

• Respecter les distances requises entre gateway et capteur

• Assurer la continuité du maillage

• Éviter le sur-déploiement inutile

5. Optimise le maillage de connectivité

Le système calcule le nombre minimum de gateways nécessaires pour assurer une couverture fiable tout en garantissant la redondance là où c’est nécessaire. Les emplacements des gateways sont choisis pour permettre :

• Des chemins de signal forts

• Une connectivité multi-sauts

• Des performances réseau équilibrées

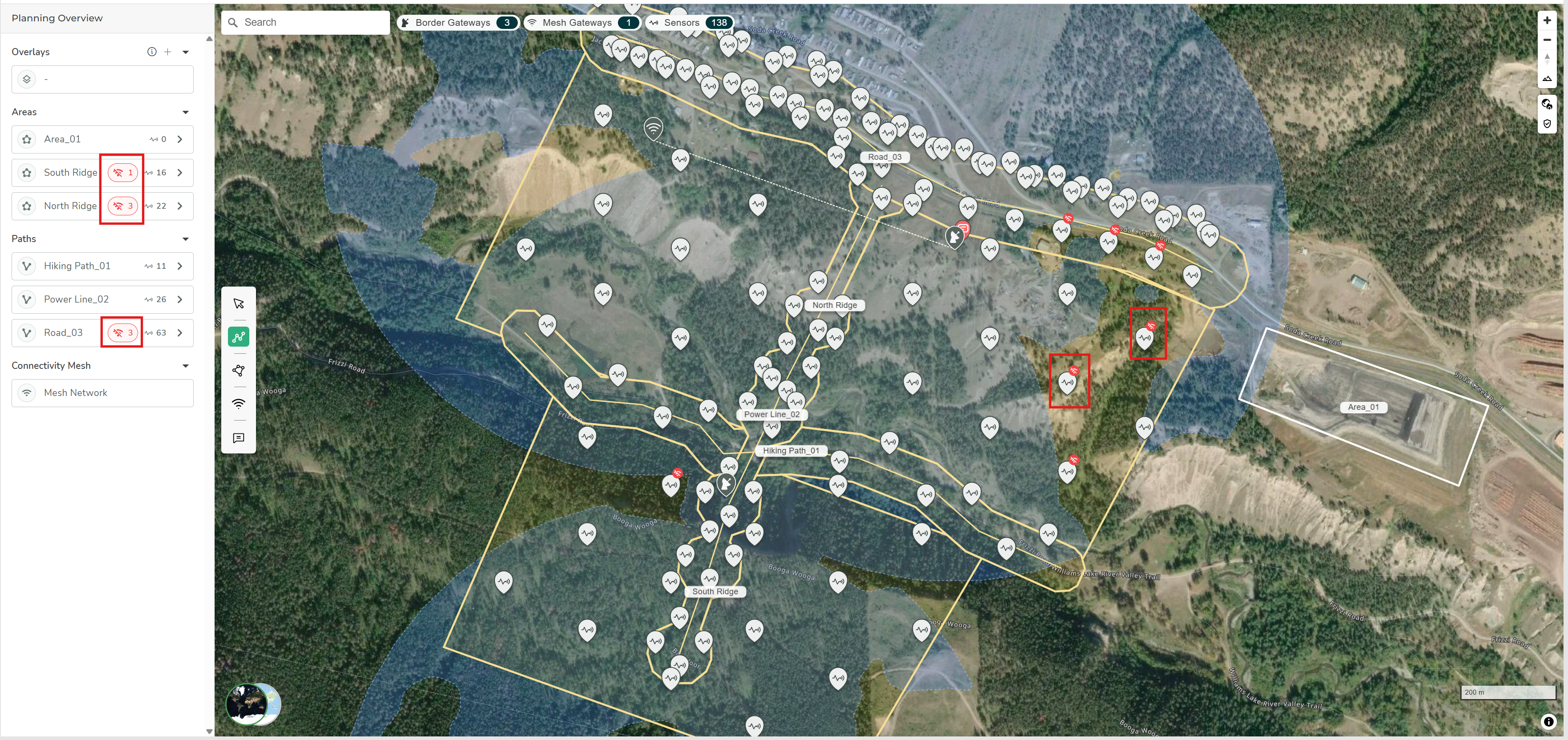

Remarque : L’outil signale immédiatement tout capteur situé hors de la couverture d’une Gateway. Ces capteurs sont marqués d’une icône rouge « connectivité bloquée » dans la vue d’ensemble de la planification et sur la carte, ce qui les rend faciles à identifier et à corriger.

Travailler avec des contraintes : placement manuel + automatisé

De nombreux déploiements impliquent des points d’installation fixes ou restreints, par exemple :

• Un Border Gateway alimenté en PoE sur un bâtiment spécifique

• Un mât ou une tour devant accueillir une gateway

• Une zone clôturée, inaccessible ou protégée

Pour prendre en compte ces contraintes réelles, l’outil de planification permet un flux de travail hybride :

Étape 1 - Placer manuellement les Gateways fixes

Vous pouvez placer des gateways à des emplacements qui doivent rester inchangés. Ces gateways placées manuellement sont considérées comme des points fixes dans la conception du maillage.

Étape 2 - Laissez l’outil compléter automatiquement le maillage

Une fois vos gateways fixes positionnées, vous pouvez lancer le Placement Automatisé des Gateways pour :

• Intégrer vos emplacements de gateways fixes

• Analyser les zones sans couverture

• Placer des gateways supplémentaires uniquement là où c’est nécessaire pour compléter et renforcer le maillage

Cela garantit que les emplacements obligatoires des gateways sont préservés pendant que l’outil gère la complexité d’optimiser le reste du réseau.

Pourquoi utiliser le Placement Automatisé des Gateways ?

• Planification plus rapide pour les petits comme les grands sites

• Logique de conception cohérente et reproductible

• Moins d’ajustements manuels grâce à l’optimisation tenant compte du terrain

• Prise en compte des contraintes réelles grâce au placement hybride manuel + automatisé

• Moins de besoins en matériel en évitant le sur-déploiement

• Fiabilité améliorée grâce à une architecture de maillage optimisée
