Guide d'installation du Mesh Gateway (Gen 3)

Mise à jour

Les Mesh Gateways Silvanet étendent la couverture de votre réseau Silvanet en se connectant à un Border Gateway Silvanet et en permettant à des capteurs de feu de forêt Silvanet supplémentaires de communiquer avec le réseau. Ils utilisent la communication LoRa pour relayer les données des capteurs à travers le réseau maillé, permettant ainsi l’installation de capteurs dans des zones où une connexion directe à un Border Gateway n’est pas possible.

Une installation correcte est essentielle pour garantir des performances réseau fiables et une bonne communication entre les appareils. Ce guide vous accompagne tout au long du processus d’installation d’un Mesh Gateway Silvanet, de la fixation et la mise sous tension jusqu’au test de connectivité final.

Important : Avant d’entrer en forêt, assurez-vous d’avoir tous les outils et équipements nécessaires pour le déploiement. Pour la liste complète des éléments requis, consultez notre article : Outils et équipements nécessaires pour le déploiement d’un site Silvanet



Déploiement du Mesh Gateway Silvanet

Déployez les Mesh Gateways pour constituer un réseau maillé Silvanet.

Astuce : Préchauffez les Mesh Gateways pendant 24 heures avant d’apporter les appareils sur les lieux de déploiement.

Remarque : Avant de vous rendre sur la zone de déploiement, trouvez un endroit avec une bonne connectivité mobile, lancez l’application de déploiement sur le smartphone, puis sélectionnez le site afin de pouvoir l’utiliser hors ligne.


1. Sélectionner un Mesh Gateway dans l’application de déploiement
  1. Dans la liste des appareils du site, touchez un Mesh Gateway.
  2. L’écran d’installation de l’appareil s’affiche. Votre position est indiquée par un point bleu sur la carte.
  3. À l’aide de l’application de déploiement, dirigez-vous vers l’emplacement de déploiement.

2. Fixer le Mesh Gateway

  1. Une fois sur place, touchez Installer l’appareil, puis procédez à la fixation du Border Gateway.
  2. Trouvez un arbre sain ou un poteau stable.
  3. Repérez un emplacement sur l’arbre ou le poteau à au moins 3 m du sol et orienté vers le soleil (à midi).
  4. Fixez le support sur un arbre (avec les clous à arbre) ou sur un poteau (avec les colliers en U).
  5. Fixez le Mesh Gateway sur le support et verrouillez le Gateway sur le support.

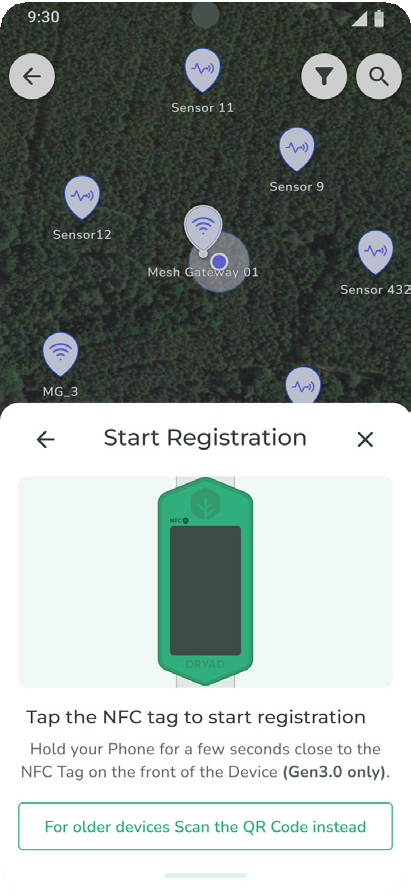

3. Démarrer l’enregistrement

Avertissement : Assurez-vous que le Mesh Gateway est bien fixé

avant de commencer l’enregistrement.

  1. Touchez Confirmer pour commencer l’activation du Mesh Gateway.
  2. Approchez le smartphone avec l’application de déploiement du logo NFC situé à l’avant du Mesh

Gateway et maintenez-le quelques secondes.

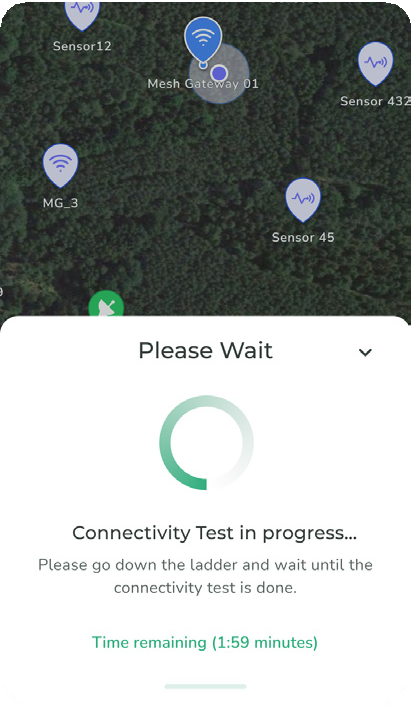

4. Test de connectivité en cours

Patientez environ trois à cinq minutes pendant que le Mesh Gateway tente de se connecter au réseau maillé Silvanet (Border ou Mesh Gateways).

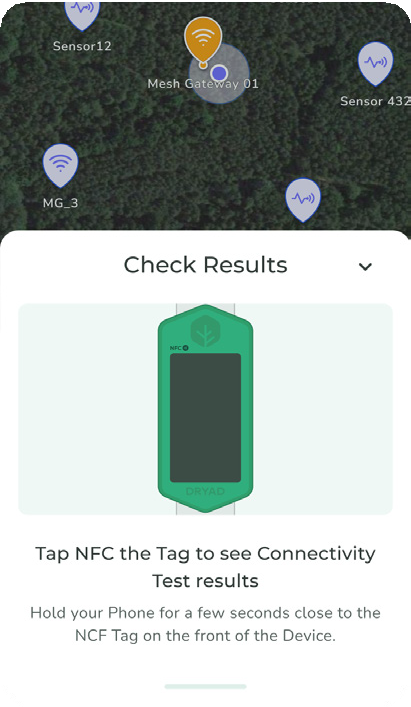

5. Vérifier les résultats

  1. Touchez à nouveau l’étiquette NFC pour voir les résultats de la connectivité
  2. En cas d’échec, suivez les instructions de résolution des problèmes fournies dans l’application, puis relancez le test de connectivité.
  3. En cas de succès, touchez Afficher les détails de l’appareil.

Remarque : Pour plus d’informations, consultez Déployer les Border Gateways dans le Centre d’aide :
https://help-center.dryad.net/

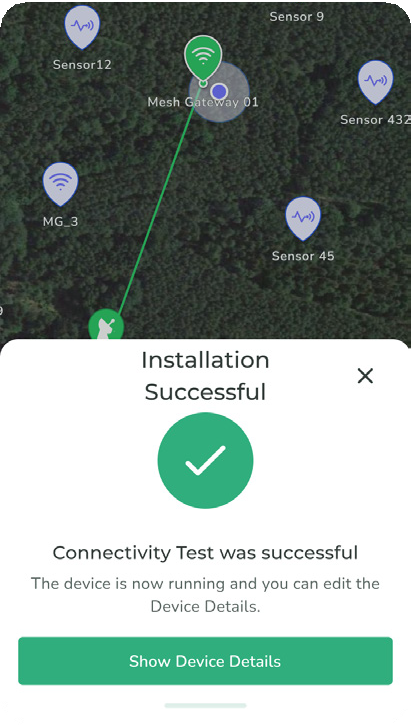

6. Installation terminée



Mesh Gateways suivants

Utilisez la même procédure pour déployer les autres Mesh Gateways.

Nous recommandons que chaque Mesh Gateway ait une connectivité avec au moins deux autres Mesh Gateways afin de garantir la fiabilité du réseau maillé Silvanet.



Exemples de fixation de Border Gateway

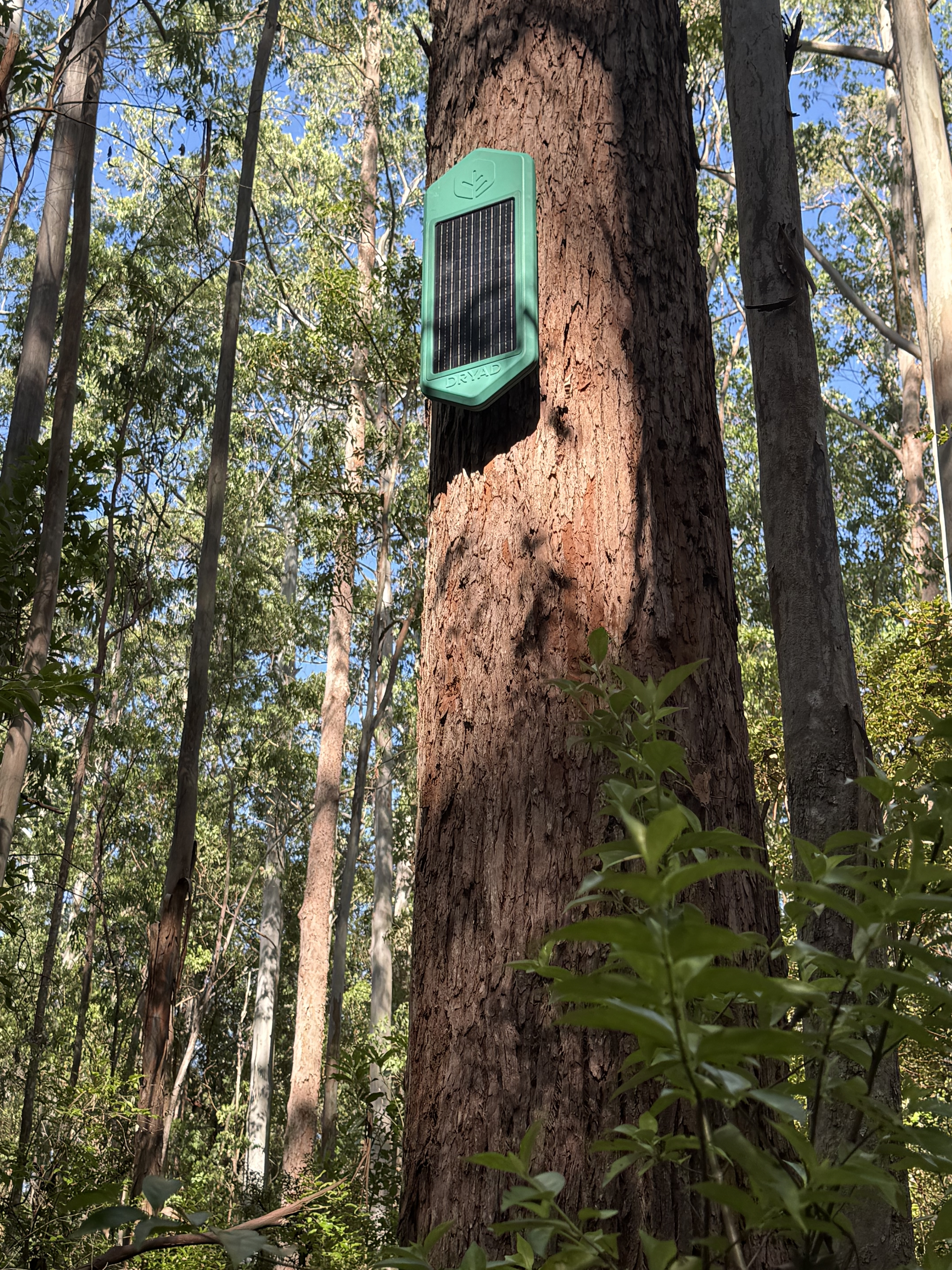

Fixation sur arbre



Exemple d’installation d’un Mesh Gateway sur un arbre à l’aide des clous à arbre fournis et du support de fixation du Gateway.



Fixation sur poteau



Exemple d’installation d’un Mesh Gateway sur un poteau à l’aide des clous à arbre fournis et du support de fixation du Gateway.





Contenu traduit par IA : Cet article a été traduit à l’aide de l’intelligence artificielle. De légères différences de formulation peuvent exister. La version anglaise fait foi.
