Guide d'installation des Border Gateways

Table des matières

• Installation étape par étape
  • 1. Sélectionner et installer l’appareil
  • 2. Choisir l’emplacement de fixation
  • 3a. Installation du Border Gateway Génération 3
    • Fixation sur des arbres
    • Fixation sur des poteaux en métal/bois
  • 3b. Installation du Border Gateway Génération 2
    • Fixation sur des poteaux en métal/bois
    • Fixation des Border Gateways sur des arbres
    • Panneau solaire pour Border Gateway Gen2
    • Consignes de fixation
    • Étapes de fixation du panneau solaire
    • Connecter le Border Gateway Gen2 à l’Ethernet (PoE)
  • 4. Vérification finale

Les Silvanet Border Gateways servent de point central de liaison dans votre réseau maillé LoRa. Ils assurent la connexion entre les appareils en forêt et Internet via LTE-M ou Ethernet (Gen 3 uniquement). Une installation correcte garantit des performances stables et une communication fiable. Ce guide vous accompagne tout au long du processus d’installation, de la fixation à la vérification du réseau.

Avant de commencer, assurez-vous que votre plan est au statut « Prêt à déployer » avec le Border Gateway

Installation étape par étape

1. Sélectionner et installer l’appareil

• Ouvrez l’application de déploiement Silvanet
• Sélectionnez votre site
• Sélectionnez le Border Gateway et appuyez sur « Installer l’appareil »
• Utilisez le NFC ou scannez le QR code sur l’appareil pour l’enregistrer
• Choisissez Border Gateway et suivez les instructions à l’écran pour l’associer à votre paquet de déploiement

2. Choisir l’emplacement de fixation

Choisissez un emplacement avec :

• Une bonne ligne de vue vers le ciel (pour la connexion LTE-M)
• Idéalement un environnement dégagé pour une bonne couverture LoRa
• Un poteau ou un mur solide pour la fixation

3a. Installation du Border Gateway Génération 3

Scénarios de déploiement

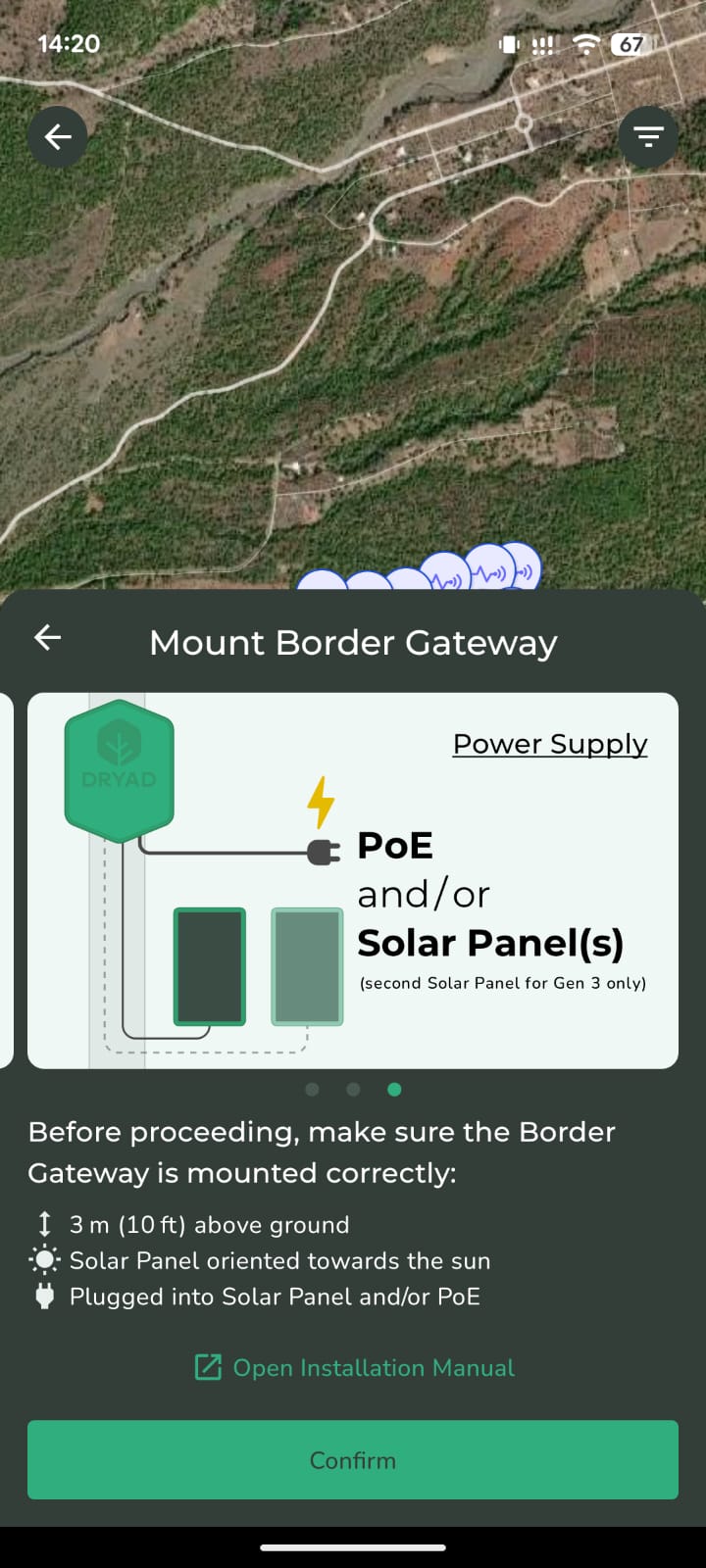

Le Border Gateway Gen 3 peut être déployé en utilisant le PoE (Power over Ethernet) fourni pour se connecter à une alimentation secteur. Les panneaux solaires doivent être connectés au Border Gateway.

Le Border Gateway Gen 3 peut également être déployé en utilisant uniquement les panneaux solaires, sans PoE.

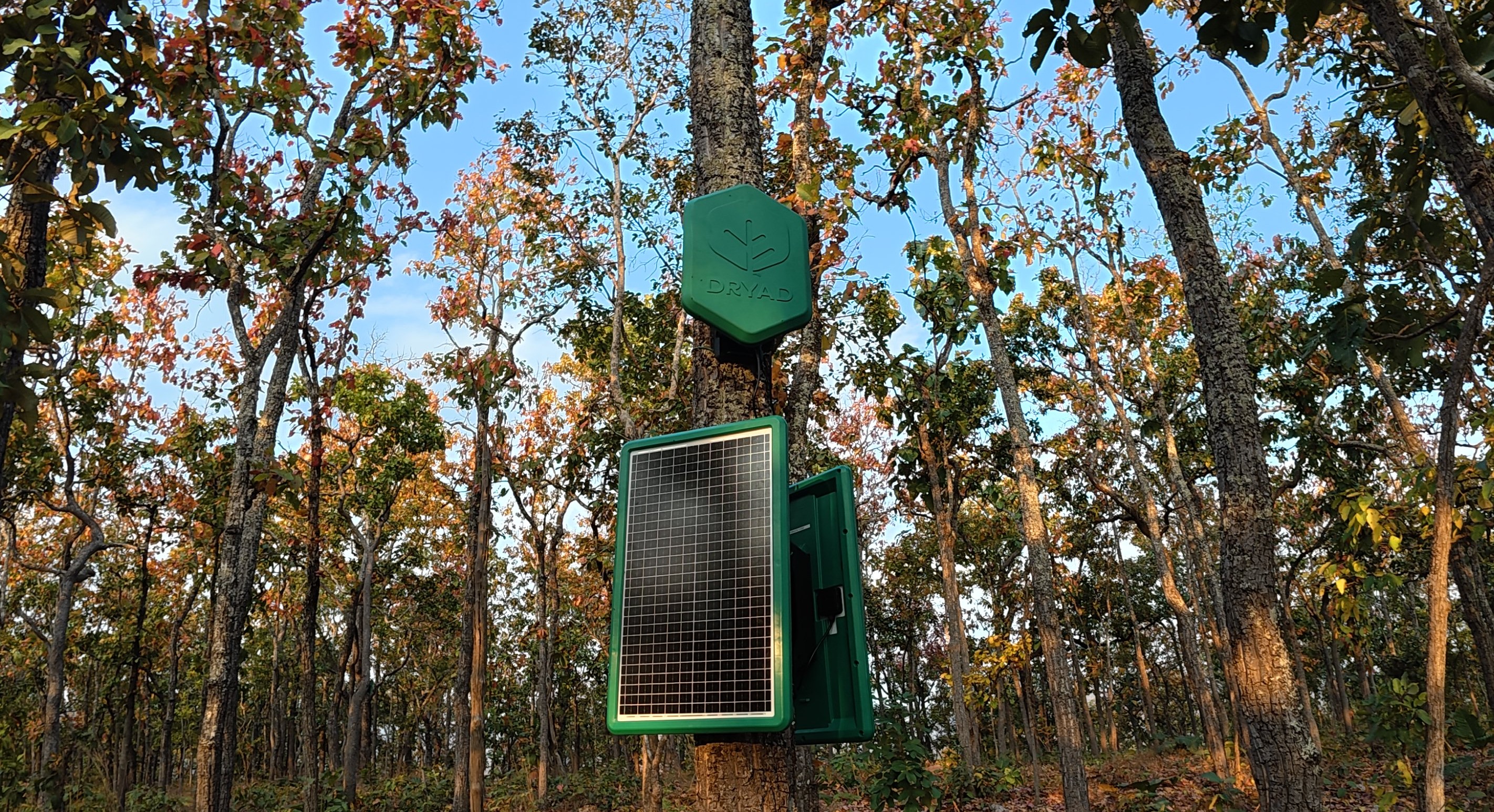

1. Fixation sur des arbres

  Lors de la fixation du Border Gateway sur un arbre, assurez-vous que l’arbre est stable, sain et peu susceptible d’être abattu.   Il doit pouvoir résister aux tempêtes de vent habituelles.

• Choisir l’emplacement de fixation : Sélectionnez une position à environ 3 m au-dessus du sol de la forêt. Fixez l’échelle à l’arbre avec une sangle de sécurité et demandez à un assistant de la stabiliser.

• Préparer la zone : Dégagez les branches et obstacles à la hauteur de fixation pour que les panneaux solaires reçoivent un ensoleillement maximal. Retirez une petite zone d’écorce avec une hache ou un ciseau à bois à l’endroit où les trous seront percés, cela aide le gateway à rester bien vertical.

• Percer et fixer les supports supérieurs : À l’aide du gabarit imprimé (Mounting-brackets-spacing.pdf), percez deux avant-trous espacés de 70 mm avec un foret de 6 mm, puis élargissez-les avec un foret à bois de 10 mm sur une profondeur de 6–7 cm. Enfoncez les clous pour arbre dans les boucles supérieures des supports dans ces trous.

• Percer et fixer les supports inférieurs : Une fois les supports supérieurs en place, utilisez-les comme guide pour percer les trous inférieurs à la bonne profondeur. Enfoncez les clous pour arbre pour fixer les boucles inférieures. Vérifiez que les supports sont bien fixés et immobiles.

• Installer les appareils : Clipsez le Border Gateway et les panneaux solaires sur les supports de fixation. Des cadenas peuvent être utilisés pour les sécuriser.

• Raccorder l’alimentation : Branchez les câbles fournis des panneaux solaires au Border Gateway. Si disponible, le Power over Ethernet (PoE) peut être utilisé en connectant un injecteur PoE à l’alimentation secteur.



2. Fixation sur des poteaux en métal/bois

  Si un poteau en bois ou en métal de 60 mm (2,3 pouces) est disponible, le Border Gateway et les panneaux solaires peuvent être fixés solidement à l’aide des colliers en U fournis.

• Fixer les colliers en U : Placez les colliers en U autour du poteau et à travers le support de fixation. Serrez les boulons à la main pour maintenir le support en place sans trop forcer.

• Serrer les supports : Réglez le support de fixation à la hauteur et à l’orientation souhaitées, puis serrez les écrous avec une clé de 17 mm. Ne serrez pas trop fort pour ne pas endommager le support.

• Installer les supports du panneau solaire : Répétez les mêmes étapes pour les supports du panneau solaire. Assurez-vous que le Border Gateway est orienté vers le réseau maillé Silvanet et que les panneaux solaires sont inclinés vers le soleil (idéalement alignés avec le soleil de midi).
• Installer les appareils : Clipsez le Border Gateway et les panneaux solaires sur leurs supports. Des cadenas peuvent être utilisés pour les sécuriser.

• Raccorder l’alimentation : Branchez les câbles fournis du panneau solaire au Border Gateway. Si disponible, le Power over Ethernet (PoE) peut être utilisé en connectant un injecteur PoE à l’alimentation secteur.



3b. Installation du Border Gateway Génération 2

Scénarios de déploiement

Le Border Gateway Gen 2 peut être déployé en utilisant le PoE (Power over Ethernet) fourni pour se connecter à une alimentation secteur. Le panneau solaire doit être connecté au Border Gateway.

Le Border Gateway Gen 2 peut également être alimenté uniquement par le panneau solaire dans les déploiements sans accès à une alimentation secteur.

Fixation sur des poteaux en métal/bois

• Fixer le gateway : Si vous utilisez un poteau en bois ou en métal de 60 mm (2,3 pouces), connectez les colliers en U fournis au Border Gateway sans trop serrer, faites-le glisser sur le poteau par le haut (si possible), puis serrez les écrous avec une clé de 17 mm — fermement mais sans forcer excessivement.
• Installer les antennes et le panneau solaire : Fixez l’antenne LoRa sur le connecteur du haut, l’antenne LTE en bas, et l’antenne satellite sur le côté. Montez le panneau solaire au-dessus du Border Gateway et connectez un câble Ethernet à un routeur si nécessaire.
• Tester la connectivité : Effectuez à nouveau un test de connectivité pour vérifier que le Border Gateway est bien connecté au Cloud Silvanet.

Fixation des Border Gateways sur des arbres

Si le Border Gateway doit être fixé à un arbre, assurez-vous que l’arbre est stable et peu susceptible d’être coupé.

• Sélectionner et préparer l’emplacement de fixation : Choisissez un arbre et sécurisez l’échelle avec une sangle de sécurité, pendant qu’un assistant la stabilise. Trouvez un endroit à environ 3 m au-dessus du sol de la forêt. Dégagez les branches et obstacles pour que le panneau solaire reçoive bien la lumière du soleil, puis retirez délicatement une petite zone d’écorce à l’endroit où l’appareil sera suspendu verticalement.
• Percez et fixez les boucles supérieures : À l’aide d’un foret à bois de 10 mm, percez deux trous espacés d’environ 70 mm et profonds de 6 à 7 cm (pré-trou recommandé). Enfoncez les clous pour arbre à travers les boucles supérieures du Border Gateway dans ces trous.
• Percez et fixez les boucles inférieures : Utilisez les trous inférieurs de l’appareil comme gabarit pour percer la paire de trous du bas, puis enfoncez les clous pour arbre à travers les boucles pour fixer solidement l’appareil à l’arbre.
• Installer les antennes et le panneau solaire : Fixez les antennes LoRa, LTE et satellite à leurs connecteurs respectifs. Installez le panneau solaire au-dessus du Border Gateway et, si besoin, branchez un câble Ethernet depuis un routeur.
• Tester la connectivité : Effectuez à nouveau un test de connectivité pour vérifier que le Border Gateway est bien connecté au Silvanet

Panneau solaire pour Border Gateway Gen2

Après avoir installé le Border Gateway, fixez le panneau solaire sur le même poteau ou arbre pour fournir une alimentation de secours.

Consignes de fixation

1. Fixer sur le même arbre ou poteau que le Border Gateway : Assurez-vous que le panneau solaire est fixé sur le même arbre ou poteau que celui utilisé pour le Border Gateway.

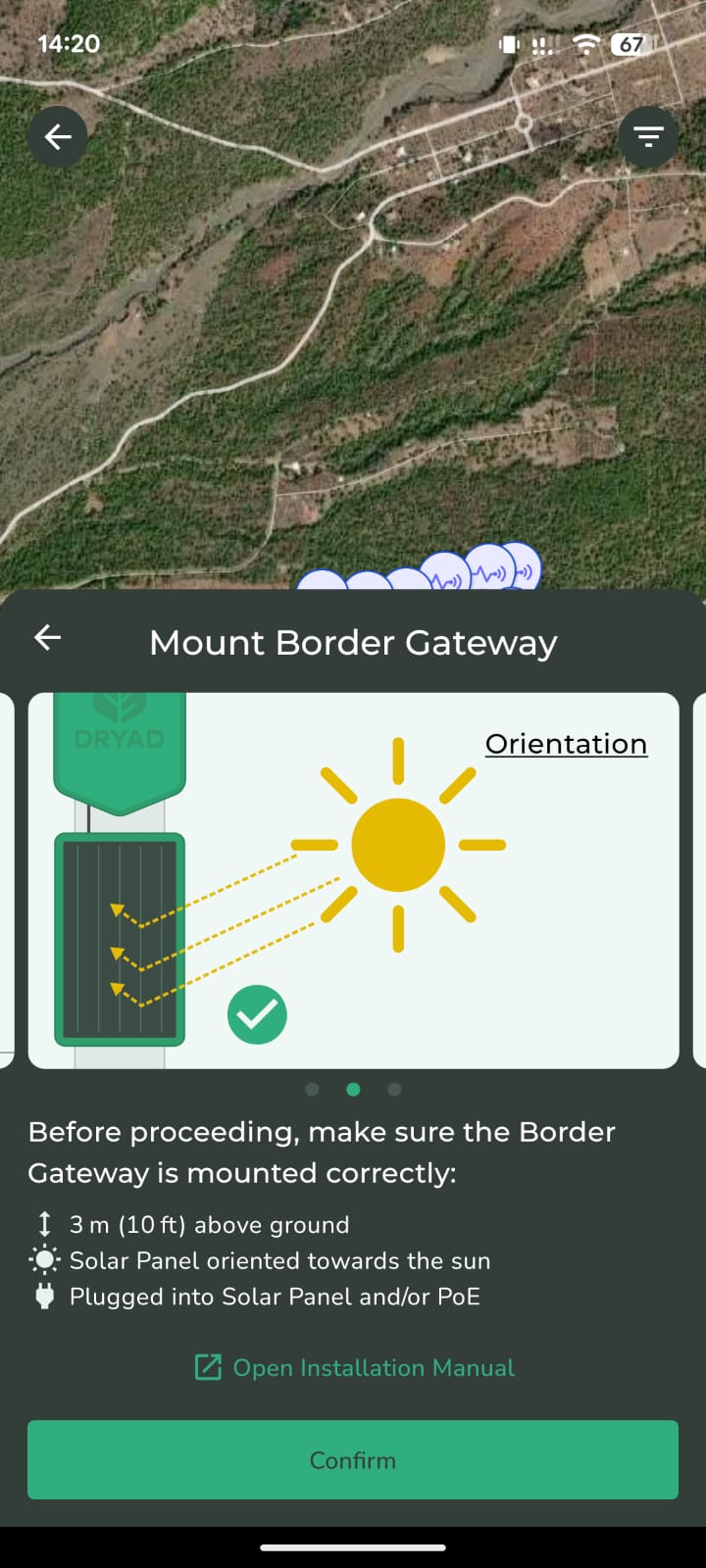

2. Orienté vers le soleil à 12h (hémisphère nord/sud) : Orientez l’emplacement de déploiement vers l’endroit où le soleil se trouve à 12h. Cela permet au panneau solaire de recevoir un maximum de lumière pendant la journée.
3. Protéger le câble contre les dommages accidentels : Veillez à ce que le câble du panneau solaire soit positionné de façon à ne pas pouvoir être endommagé par des personnes ou des animaux.

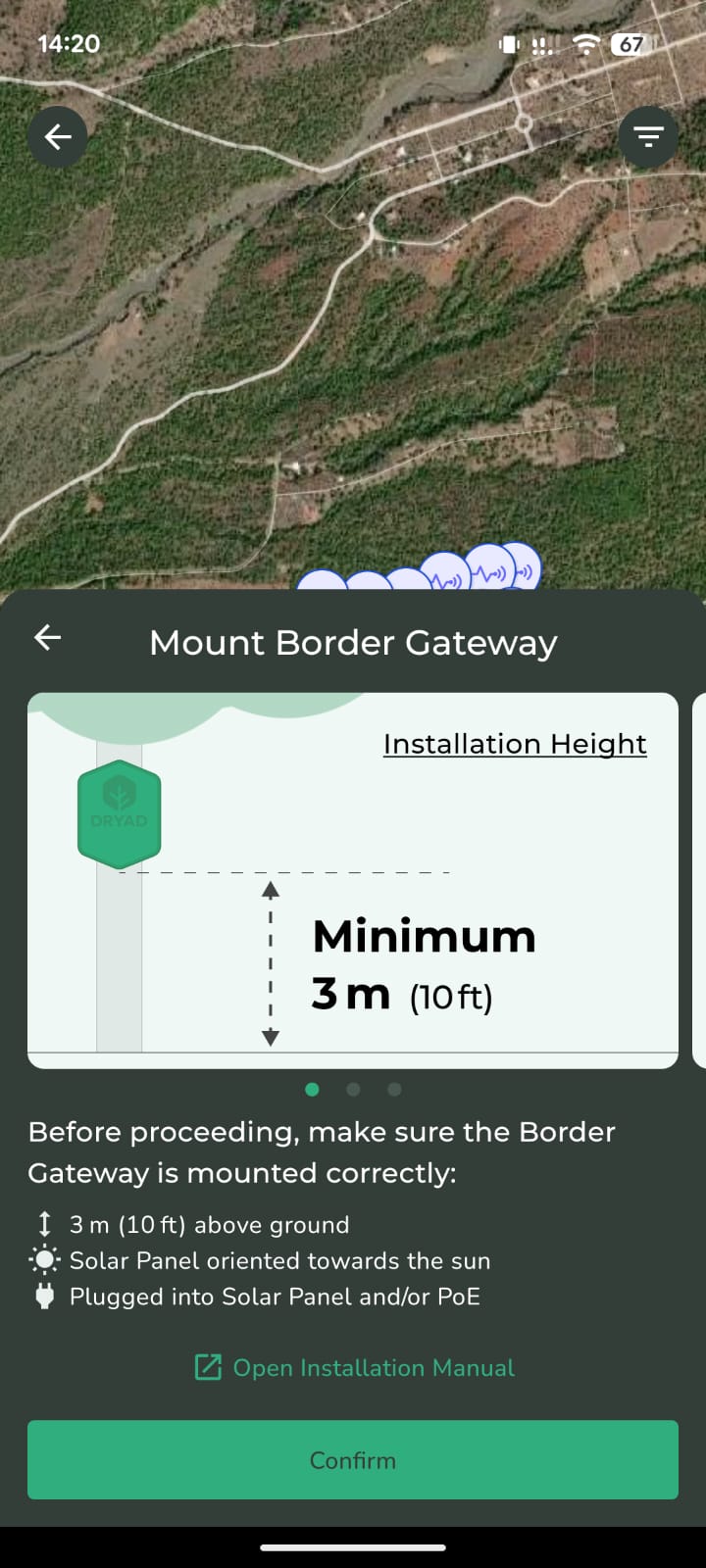

4. Fixer au-dessus du Border Gateway : Si l’emplacement de déploiement est une zone publique, la hauteur minimale pour le Border Gateway et le panneau solaire doit être d’au moins 3 m au-dessus du sol, avec le panneau solaire installé au-dessus du Border Gateway. Un déploiement plus haut permet une meilleure connexion avec les Mesh Gateways.
5. Fixer solidement le panneau solaire à l’arbre ou au poteau : Assurez-vous que le panneau solaire est bien attaché à l’arbre ou au poteau pour qu’il ne puisse pas glisser ou tourner en cas de vent fort ou d’autres conditions extérieures.

Étapes de fixation du panneau solaire :

Pour fixer le panneau solaire à un poteau ou un arbre :

1. Coupez deux longueurs égales du fil de jardin fourni, chacune devant faire deux fois le tour de l’arbre ou du poteau.
2. Lorsque le panneau solaire est au sol, passez le fil de jardin dans les trous.
3. Montez à l’échelle avec le panneau et placez-le de l’autre côté de l’arbre ou du poteau, puis tendez-le avec le fil du haut et torsadez le câble pour le serrer. Veillez à ce que le panneau soit orienté vers le sud, là où le soleil se trouve à 12h.
4. Répétez la même opération avec le fil du bas.
5. Torsadez les deux extrémités des câbles ensemble et ramenez le câble torsadé à l’arrière du panneau.
6. Assurez-vous que le panneau solaire est bien serré contre l’arbre ou le poteau et qu’il ne peut pas bouger.

Connecter le Border Gateway Gen2 à l’Ethernet (PoE)

  Si une connexion Ethernet est disponible, utilisez l’injecteur PoE pour brancher à une alimentation secteur. Le Border Gateway dispose d’un connecteur RJ45 étanche pour brancher un câble Ethernet à l’appareil.

1. Ouvrez le connecteur Ethernet en dévissant le capuchon.

  2. Démontez le connecteur Ethernet, y compris le capuchon, la bague d’étanchéité et le boîtier.

    3. Faites passer le câble Ethernet à travers le capuchon, la bague d’étanchéité et le boîtier. Branchez le câble Ethernet dans la prise Ethernet du connecteur.

    4. Remontez le connecteur. Placez délicatement les joints d’étanchéité dans le boîtier sans abîmer les ergots, puis vissez le capuchon sur le boîtier et fixez le boîtier au connecteur.

    5. Branchez le câble Ethernet fourni au PoE puis connectez un câble Ethernet (non fourni) du PoE à un routeur disponible. Branchez le PoE à une prise secteur à l’aide du câble d’alimentation fourni.

4. Vérification finale

Assurez-vous que :

• Le BG est solidement fixé
• Les appareils apparaissent dans la Site Management App

Si vous rencontrez des problèmes lors de l’installation ou de la configuration, veuillez contacter le support pour obtenir de l’aide.
