La Vue du site dans la Silvanet Cloud Platform vous offre une vue d’ensemble complète de tous les appareils présents sur un site, y compris les Border Gateways, les Mesh Gateways et les capteurs. Elle vous permet de surveiller l’activité des appareils, leur connectivité et leur niveau d’énergie, ainsi que de visualiser en temps réel les alertes et les périodes de calibration.
1. Résumé du site

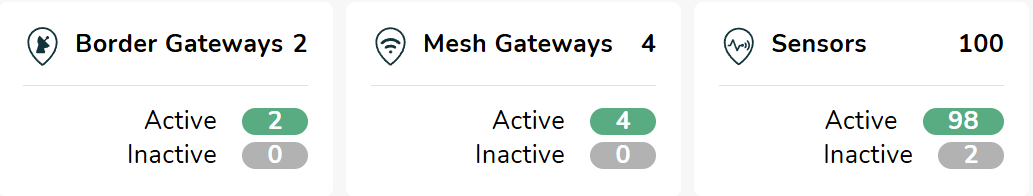

En haut de la Vue du site, vous trouverez un résumé de tous les types d’appareils présents sur le site sélectionné.
Chaque encadré affiche le nombre total d’appareils et les sépare en actifs et inactifs :
Border Gateways – Affiche le nombre de border gateways actifs et inactifs.
Mesh Gateways – Affiche le nombre de mesh gateways actifs et inactifs.
Capteurs – Affiche le nombre de capteurs actifs et inactifs.
Cette section offre un aperçu visuel rapide de la santé du réseau pour l’ensemble de votre site.

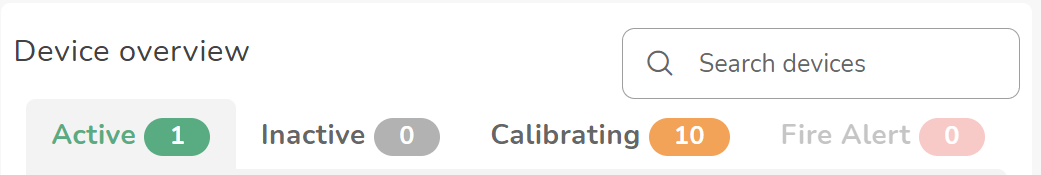

2. Vue d’ensemble des appareils
Sous le résumé, la section Vue d’ensemble des appareils liste tous les appareils et leur statut. Les appareils sont regroupés dans quatre onglets :
Actifs
Inactifs
Calibration
Alerte incendie
Vous pouvez naviguer entre les onglets pour voir les données détaillées des appareils sous forme de tableau.

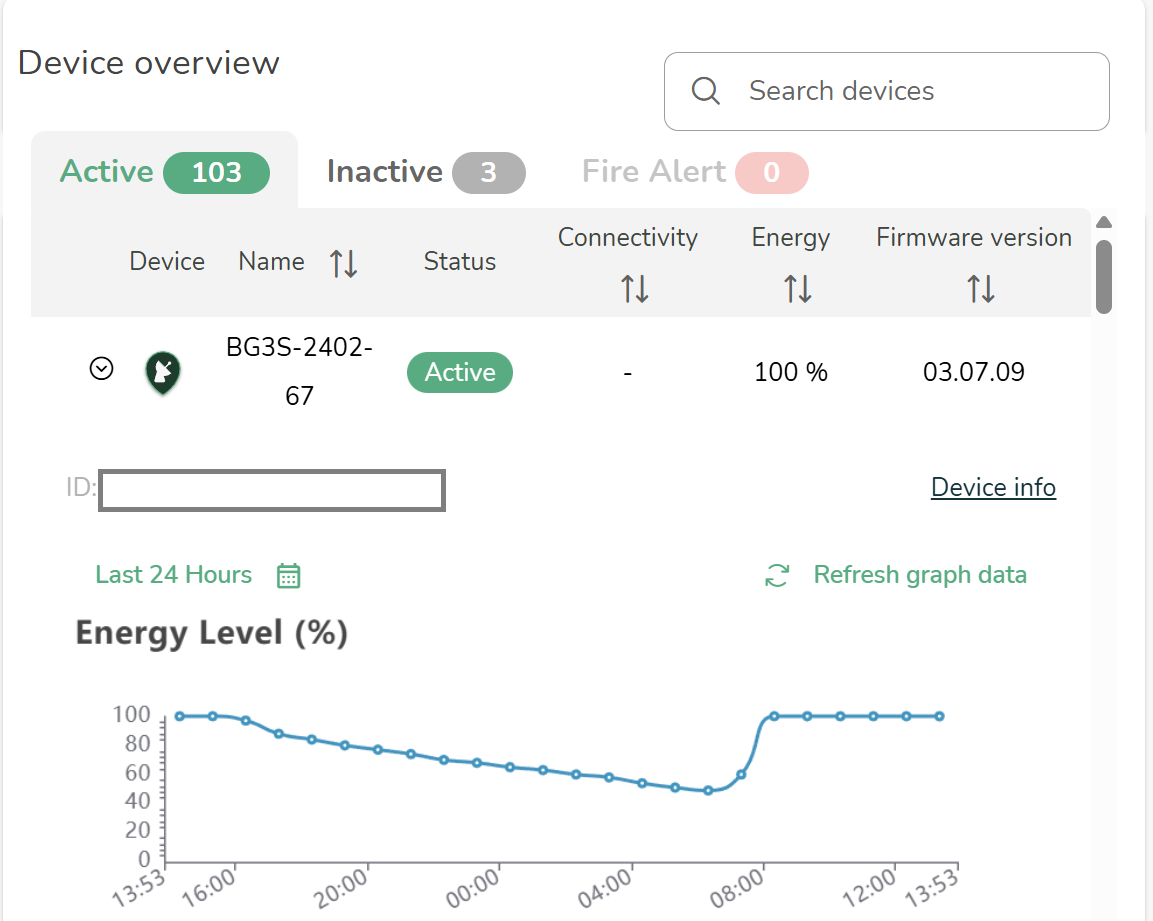

3. Onglet Actifs
L’onglet Actifs affiche tous les appareils actuellement en ligne et communiquant avec le réseau.
Chaque ligne d’appareil contient les colonnes suivantes :
| Colonne | Icône |
Description |
|---|---|---|
| Appareil |
|
Affiche une icône d’appareil verte. Tout avertissement s’affichera sur l’icône. Une flèche permet de déplier et de voir les données graphiques détaillées. |
| Nom | - |
Le nom attribué à l’appareil (ex. : « Pilot 3 BG 5 »). |
| Statut |
|
Indique si l’appareil est Actif |
| Connectivité |
|
Affiche un indicateur de signal à quatre barres (pour les capteurs uniquement) indiquant la qualité de la connexion. |
| Énergie | Affiche le niveau d’énergie actuel en pourcentage. | |
| Version du firmware | - |
Affiche la version du firmware actuellement installée. |
En dépliant la ligne, vous pouvez voir un graphique du niveau d’énergie de l’appareil dans le temps et accéder à des actions rapides comme Infos appareil et Rafraîchir les données du graphique.

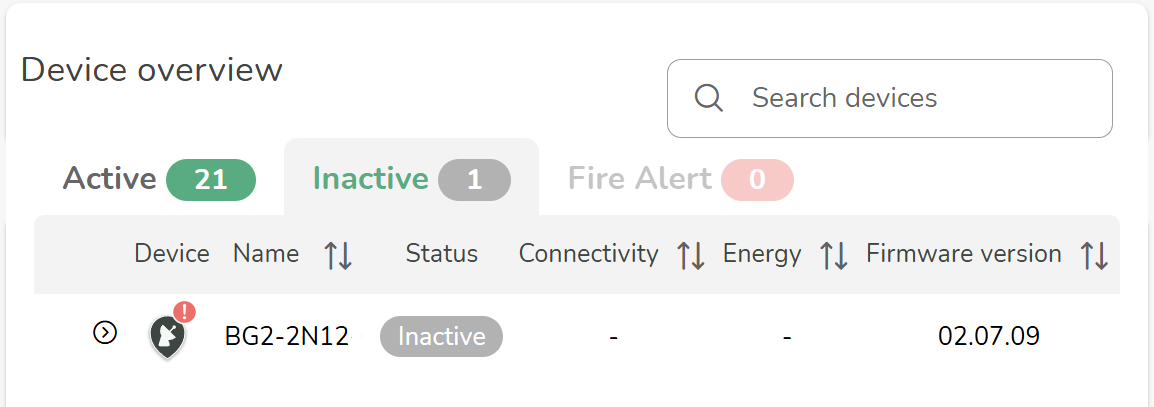

4. Onglet Inactifs
L’onglet Inactifs liste les appareils inactifs selon la même structure que l’onglet Actifs, mais :
Les icônes des appareils sont affichées en gris.
Les appareils avec des alertes affichent un symbole d’avertissement rouge sur l’icône.
Cela vous permet d’identifier et de diagnostiquer facilement les appareils hors ligne.

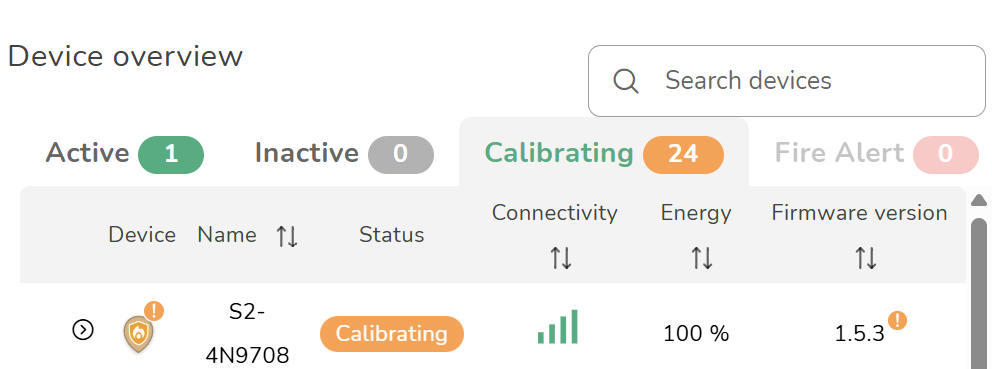

5. Onglet Calibration
L’onglet Calibration apparaît uniquement lorsque de nouveaux appareils ont été scannés, enregistrés et installés sur le site.
Les appareils restent dans cet onglet pendant leur période de calibration de 14 jours.
Cela permet de s’assurer que les capteurs nouvellement déployés fonctionnent dans les paramètres attendus avant de passer à la surveillance active.

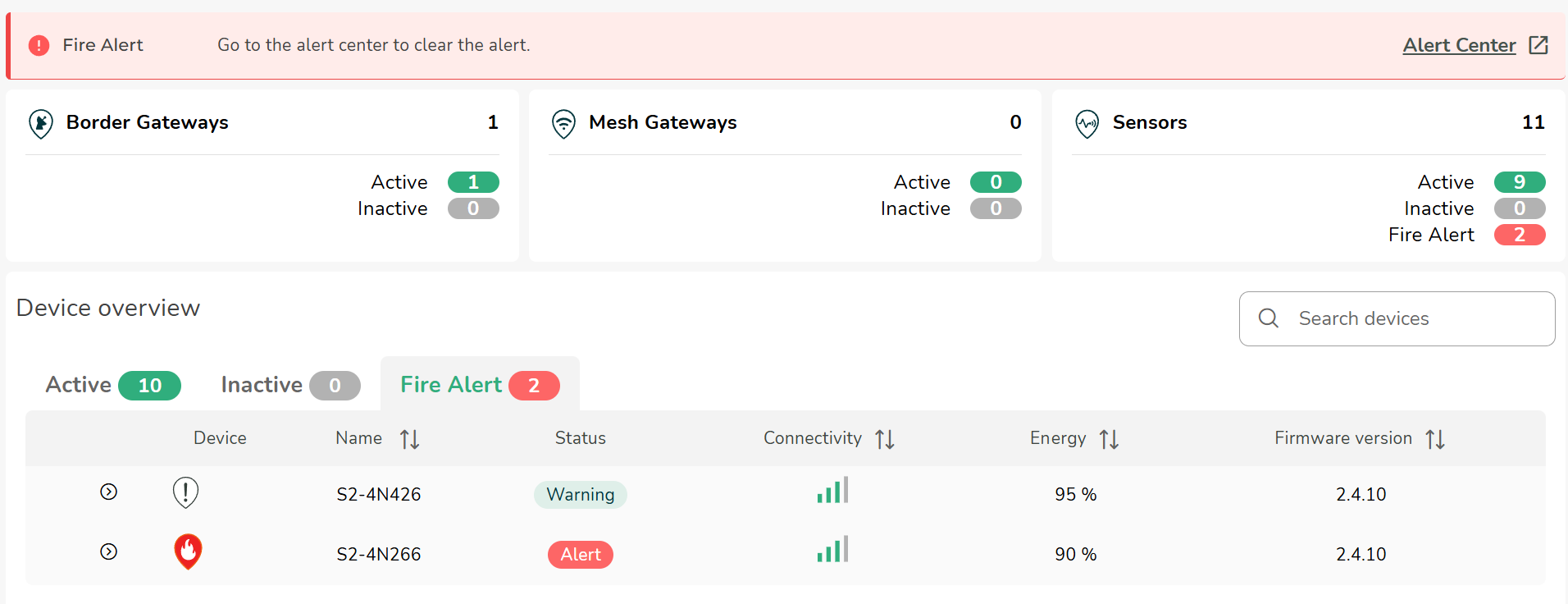

6. Onglet Alerte incendie
L’onglet Alerte incendie devient visible uniquement lorsqu’une alerte incendie est active.
En sélectionnant cet onglet, vous affichez les capteurs ayant déclenché un événement de détection d’incendie. Il affiche aussi les appareils au niveau avertissement & alertes précoces, qui signalent les premiers signes d’anomalie avant qu’une alerte incendie complète ne soit déclenchée.
La présentation est similaire à celle de l’onglet actifs, fournissant des données détaillées pour l’analyse des alertes, aidant les utilisateurs à distinguer entre les alertes incendie confirmées et les premiers indicateurs d’avertissement.
7. Vue carte
Sur la partie droite de la Vue du site, la vue carte affiche l’emplacement physique de tous les appareils dans la zone du site.
Les icônes vertes représentent les appareils actifs.
Les icônes grises indiquent les appareils inactifs.
Chaque type d’icône (border gateway, mesh gateway ou capteur) possède son propre symbole.
Cette représentation visuelle vous aide à identifier rapidement l’emplacement et le statut de chaque appareil dans la forêt ou la zone surveillée.
Résumé
La Vue du site offre une vue d’ensemble complète et en temps réel de votre réseau Silvanet. Du nombre total d’appareils aux détails sur la connectivité, l’énergie et les alertes, elle vous donne toutes les informations nécessaires pour gérer efficacement votre déploiement.
